Spectral Matching vs Amplitude Scaling: Teknik Mengolah Rekaman Gempa agar Sesuai Response Spectrum Desain

Mengapa Rekaman Gempa Tidak Pernah “Siap Pakai” dalam Analisis Struktur

Dalam analisis gempa berbasis time history, baik linier maupun nonlinear, satu kesalahpahaman yang masih sering muncul adalah anggapan bahwa rekaman gempa lapangan dapat langsung digunakan begitu saja. Padahal, dalam praktik rekayasa struktur modern, hampir tidak pernah ada accelerogram yang dipakai tanpa melalui proses pengolahan terlebih dahulu.

Masalahnya bukan pada kualitas rekaman, melainkan pada perbedaan tujuan antara rekaman gempa dan response spectrum desain. Rekaman gempa merepresentasikan satu kejadian seismik spesifik di satu lokasi dan satu kondisi tertentu. Sementara itu, response spectrum desain adalah hasil idealisasi statistik dari banyak kemungkinan gempa yang diringkas untuk tujuan perencanaan struktur dengan tingkat keandalan tertentu.

Ketika dua dunia ini dipertemukan dalam analisis time history, ketidaksesuaian hampir selalu terjadi. Di sinilah muncul kebutuhan akan teknik penyesuaian rekaman gempa, yang paling umum dikenal sebagai amplitude scaling dan spectral matching.

Ketegangan Dasar: Gempa Nyata vs Spektrum Desain

Response spectrum desain bukanlah spektrum dari satu gempa nyata. Ia merupakan kurva target yang disusun berdasarkan pendekatan probabilistik, kalibrasi risiko, serta asumsi tingkat kinerja struktur. Spektrum ini dirancang agar secara statistik mewakili tuntutan gempa pada periode ulang tertentu, bukan untuk mencerminkan satu kejadian spesifik.

Sebaliknya, accelerogram lapangan memiliki karakter yang sangat spesifik:

• mekanisme sumber gempa tertentu,

• jalur propagasi gelombang tertentu,

• serta efek lokal tanah yang khas.

Akibatnya, ketika response spectrum dari satu accelerogram dihitung, bentuknya hampir pasti tidak akan “rapi” dan jarang sekali cocok dengan spektrum desain pada seluruh rentang periode struktur.

Jika rekaman ini digunakan apa adanya, analisis time history bisa menghasilkan respons yang:

• terlalu kecil pada periode tertentu,

• terlalu besar pada periode lain,

• atau sama sekali tidak representatif terhadap target desain.

Posisi Pengolahan Rekaman dalam Alur Analisis Gempa

Dalam praktik yang benar, pengolahan rekaman gempa bukanlah langkah tambahan, melainkan bagian integral dari alur analisis. Secara konseptual, urutannya adalah sebagai berikut:

• seleksi awal rekaman gempa,

• pemeriksaan karakter time domain dan frequency domain,

• penyesuaian terhadap spektrum desain,

• baru kemudian analisis time history dilakukan.

Tahap pemeriksaan karakter time domain dan frequency domain ini sangat penting. Seperti yang telah dibahas pada artikel sebelumnya tentang time domain vs frequency domain dan peran FFT, analisis frekuensi membantu engineer memastikan bahwa rekaman yang dipilih memang memiliki kandungan energi yang relevan terhadap periode struktur. Tanpa langkah ini, scaling atau matching hanya menjadi manipulasi numerik tanpa dasar fisik yang jelas.

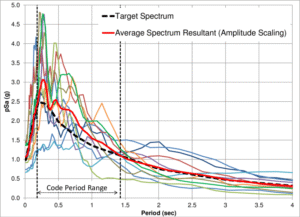

Amplitude Scaling: Pendekatan Paling Sederhana dan Paling Jujur

Amplitude scaling adalah teknik paling dasar dalam pengolahan rekaman gempa. Prinsipnya sederhana: seluruh sinyal percepatan dikalikan dengan satu faktor skala konstan.

Secara matematis, tidak ada perubahan bentuk sinyal. Semua yang terjadi adalah peningkatan atau penurunan intensitas gempa secara seragam. Karena itu, karakteristik utama rekaman tetap terjaga, termasuk urutan waktu kejadian, rasio antar frekuensi, dan bentuk pulsa dominan.

Inilah kekuatan utama amplitude scaling. Ia mempertahankan keaslian fisis gempa, sehingga respons struktur yang dihasilkan masih dapat ditelusuri kembali ke mekanisme seismik yang nyata.

Dalam banyak kasus desain, terutama ketika tujuan analisis adalah memahami perilaku struktur, amplitude scaling dianggap sebagai pendekatan yang paling “jujur”.

Batasan Filosofis Amplitude Scaling

Namun kejujuran amplitude scaling datang dengan keterbatasan yang tidak bisa diabaikan. Karena hanya mengubah amplitudo, bentuk response spectrum dari accelerogram tidak berubah. Jika spektrum awalnya tidak cocok dengan spektrum desain di rentang periode tertentu, scaling tidak akan memperbaiki masalah tersebut.

Pada struktur sederhana dengan satu mode dominan, keterbatasan ini sering masih dapat diterima. Akan tetapi, pada struktur dengan:

• banyak mode signifikan,

• irregularitas geometri atau kekakuan,

• atau target kinerja yang ketat,

ketidakcocokan spektrum bisa menghasilkan respons yang bias dan tidak konservatif pada bagian struktur tertentu.

Spectral Matching: Upaya Menyamakan Spektrum Secara Aktif

Spectral matching muncul sebagai respons terhadap keterbatasan amplitude scaling. Alih-alih hanya menaikkan atau menurunkan amplitudo, teknik ini secara aktif memodifikasi sinyal agar response spectrum hasil analisis mendekati spektrum target desain.

Proses ini dilakukan dengan menambahkan komponen gelombang kecil pada frekuensi tertentu, dengan amplitudo dan fase yang terkontrol. Tujuannya adalah mengisi kekurangan energi pada periode tertentu atau mengurangi kelebihan energi pada periode lain.

Secara grafik, hasil spectral matching sering terlihat sangat “cantik”: kurva spektrum hampir menempel pada spektrum desain. Namun di balik kerapian visual tersebut, terdapat konsekuensi penting yang harus dipahami engineer.

Keterkaitan Langsung dengan FFT dan Frequency Domain

Spectral matching tidak bisa dilepaskan dari pemahaman frequency domain. Proses penyesuaian spektrum pada dasarnya adalah manipulasi distribusi energi frekuensi dari suatu sinyal.

FFT berperan penting untuk:

• mengidentifikasi rentang frekuensi yang kurang energi,

• menentukan di mana koreksi perlu dilakukan,

• serta memastikan bahwa penambahan energi tidak menciptakan artefak numerik.

Tanpa pemahaman FFT dan karakter frekuensi gempa, spectral matching berisiko menghasilkan accelerogram yang secara matematis cocok, tetapi secara fisik tidak masuk akal.

Risiko Distorsi dalam Spectral Matching

Masalah utama spectral matching bukan pada kemampuannya mencocokkan spektrum, tetapi pada potensi distorsi sinyal. Jika dilakukan secara agresif, spectral matching dapat:

• mengubah bentuk pulsa dominan,

• menciptakan osilasi buatan,

• atau mengubah durasi efektif gempa.

Dalam analisis nonlinear time history, distorsi ini sangat berbahaya karena struktur sensitif terhadap urutan dan konsentrasi energi. Dua accelerogram dengan spektrum identik bisa menghasilkan perilaku plastis yang sangat berbeda jika karakter time domain-nya berubah.

Dua Pendekatan, Dua Filosofi

Perbedaan antara amplitude scaling dan spectral matching pada akhirnya bukan hanya soal teknik, tetapi soal filosofi.

Amplitude scaling berusaha mempertahankan gempa sebagai kejadian fisik nyata, meskipun tidak sempurna secara spektrum. Spectral matching berusaha memaksakan kesesuaian terhadap spektrum desain, meskipun harus mengorbankan sebagian keaslian sinyal.

Tidak ada pendekatan yang mutlak benar atau salah. Keduanya adalah alat, dan seperti semua alat teknik, nilainya ditentukan oleh konteks pemakaian dan pemahaman penggunanya.

Pengolahan rekaman gempa adalah tahap krusial yang sering disederhanakan secara berlebihan. Amplitude scaling dan spectral matching bukan sekadar prosedur numerik, tetapi representasi dari dua cara berpikir berbeda dalam membaca dan memanfaatkan data gempa.

Tanpa pemahaman time domain, frequency domain, serta keterkaitannya dengan FFT, kedua teknik ini mudah disalahgunakan dan berpotensi menghasilkan desain yang menyesatkan.

Kapan Menggunakan Amplitude Scaling dan Kapan Spectral Matching dalam Praktik Desain

Setelah memahami bahwa rekaman gempa tidak pernah benar-benar “siap pakai” dan bahwa amplitude scaling serta spectral matching mewakili dua filosofi berbeda, pertanyaan berikutnya jauh lebih penting dan praktis: kapan masing-masing teknik seharusnya digunakan?

Pertanyaan ini tidak bisa dijawab dengan satu kalimat atau satu aturan baku. Jawabannya bergantung pada tujuan analisis, jenis struktur, tingkat nonlinearitas yang diharapkan, serta peran analisis time history itu sendiri dalam proses desain atau evaluasi.

Tujuan Analisis sebagai Penentu Utama

Hal pertama yang harus dipastikan sebelum memilih metode pengolahan rekaman gempa adalah untuk apa analisis time history dilakukan. Ini sering terlewat, karena banyak engineer langsung masuk ke tahapan teknis tanpa memperjelas konteks desain.

Secara garis besar, analisis time history digunakan untuk tiga tujuan utama:

• verifikasi respons linier terhadap gempa desain,

• evaluasi perilaku nonlinear dan mekanisme plastifikasi,

• atau penilaian kinerja struktur pada level gempa tertentu.

Setiap tujuan tersebut memiliki implikasi langsung terhadap pilihan antara amplitude scaling dan spectral matching.

Amplitude Scaling dalam Konteks Desain Linier

Pada analisis linier, terutama ketika time history digunakan sebagai pelengkap response spectrum analysis, amplitude scaling sering kali sudah memadai. Dalam konteks ini, tujuan utama bukan menangkap perilaku detail struktur, melainkan memastikan bahwa respons global berada dalam rentang yang wajar terhadap spektrum desain.

Amplitude scaling cocok digunakan ketika:

• struktur relatif reguler,

• respons didominasi oleh satu atau dua mode utama,

• dan analisis time history berfungsi sebagai cross-check, bukan basis desain utama.

Karena amplitude scaling mempertahankan bentuk sinyal, hasil analisis linier masih mencerminkan karakter gempa yang realistis, meskipun spektrumnya tidak identik dengan spektrum desain di seluruh rentang periode.

Amplitude Scaling untuk Nonlinear Time History: Masih Relevan?

Banyak engineer menganggap amplitude scaling terlalu “kasar” untuk nonlinear time history analysis. Anggapan ini tidak sepenuhnya benar. Dalam banyak studi dan praktik profesional, amplitude scaling justru menjadi pendekatan yang disukai untuk NLTHA, asalkan dilakukan dengan benar.

Alasannya sederhana: dalam analisis nonlinear, urutan kejadian dan bentuk pulsa jauh lebih penting dibanding kecocokan spektrum yang sempurna. Amplitude scaling mempertahankan karakter ini, sehingga mekanisme plastifikasi yang terjadi lebih mencerminkan respons struktur terhadap gempa nyata.

Namun, pendekatan ini menuntut seleksi rekaman yang lebih ketat. Rekaman harus dipilih sedemikian rupa sehingga spektrum awalnya sudah “cukup dekat” dengan spektrum target di rentang periode struktur.

Kapan Amplitude Scaling Menjadi Tidak Cukup

Amplitude scaling mulai bermasalah ketika struktur memiliki karakteristik yang membuat responsnya sensitif terhadap banyak periode sekaligus. Contohnya:

• gedung tinggi dengan kontribusi mode atas signifikan,

• struktur dengan ketidakberaturan vertikal,

• atau sistem struktur dengan interaksi kuat antara mode translasi dan torsi.

Dalam kasus seperti ini, satu faktor skala sering kali tidak mampu menghasilkan kecocokan spektrum yang memadai di seluruh rentang periode yang relevan. Akibatnya, beberapa bagian struktur bisa mengalami demand yang tidak terwakili dengan baik.

Di sinilah spectral matching mulai dipertimbangkan.

Spectral Matching sebagai Alat, Bukan Default

Spectral matching sering disalahpahami sebagai metode yang “lebih canggih” dan karenanya otomatis lebih baik. Padahal, spectral matching adalah alat dengan tujuan spesifik, bukan pengganti universal amplitude scaling.

Spectral matching menjadi relevan ketika:

• analisis time history menjadi basis utama keputusan desain,

• struktur memiliki sensitivitas tinggi terhadap spektrum di banyak periode,

• atau kode/peraturan secara eksplisit mensyaratkan kecocokan spektrum yang ketat.

Dalam konteks ini, spectral matching membantu memastikan bahwa struktur diuji terhadap tuntutan gempa yang benar-benar konsisten dengan spektrum desain.

Risiko Menggunakan Spectral Matching Secara Berlebihan

Meskipun spectral matching mampu menghasilkan spektrum yang hampir identik dengan target desain, penggunaannya tidak bebas risiko. Seperti dibahas di Bagian 1, modifikasi sinyal dapat mengubah karakter time domain.

Dalam analisis nonlinear, perubahan kecil pada urutan energi bisa berdampak besar terhadap:

• lokasi dan urutan terbentuknya sendi plastis,

• nilai drift maksimum,

• dan sisa deformasi pascagempa.

Karena itu, spectral matching seharusnya digunakan dengan prinsip minimal intervention. Artinya, modifikasi dilakukan secukupnya untuk memenuhi kriteria spektrum, tanpa mengorbankan karakter utama gempa.

Pendekatan Praktis yang Umum Dipakai Engineer Senior

Dalam praktik profesional, banyak engineer berpengalaman tidak memposisikan amplitude scaling dan spectral matching sebagai pilihan hitam-putih. Keduanya sering digunakan secara komplementer.

Pendekatan yang umum adalah:

• melakukan seleksi rekaman gempa dengan bantuan FFT dan analisis spektrum awal,

• menerapkan amplitude scaling terlebih dahulu,

• mengevaluasi kecocokan spektrum dan respons struktur,

• baru mempertimbangkan spectral matching jika hasilnya belum memadai.

Pendekatan ini menjaga keseimbangan antara keaslian gempa dan tuntutan desain.

Pengaruh Pilihan Metode terhadap Interpretasi Hasil

Pilihan antara amplitude scaling dan spectral matching tidak hanya memengaruhi input analisis, tetapi juga cara hasil harus dibaca.

Hasil nonlinear time history dengan amplitude scaling biasanya menunjukkan variasi respons yang lebih lebar antar rekaman. Variasi ini justru mencerminkan ketidakpastian alami gempa. Sebaliknya, hasil dengan spectral matching sering terlihat lebih “rapi” dan konsisten, tetapi bisa menyembunyikan sensitivitas struktur terhadap variasi karakter gempa.

Engineer harus sadar bahwa hasil yang lebih konsisten tidak selalu berarti lebih aman atau lebih realistis.

Keterkaitan dengan Performance-Based Design

Dalam performance-based design, tujuan analisis bukan sekadar memenuhi satu nilai gaya atau drift, tetapi memastikan bahwa struktur mencapai tingkat kinerja tertentu pada level gempa tertentu.

Pada tahap ini, pilihan metode pengolahan rekaman menjadi sangat strategis. Amplitude scaling sering dipakai untuk memahami rentang perilaku dan sensitivitas struktur, sementara spectral matching digunakan untuk verifikasi terhadap target desain yang spesifik.

Menggunakan spectral matching terlalu awal dapat mengaburkan pemahaman tentang bagaimana struktur benar-benar merespons variasi gempa.

Kesalahan Umum dalam Memilih Metode

Beberapa kesalahan yang sering terjadi di lapangan antara lain:

• menggunakan spectral matching hanya karena “lebih rapi secara grafik”,

• menghindari amplitude scaling karena dianggap kurang presisi,

• atau menerapkan spectral matching tanpa memahami perubahan karakter time domain.

Kesalahan-kesalahan ini biasanya berakar pada kurangnya pemahaman tentang hubungan antara domain waktu, domain frekuensi, dan perilaku struktur nonlinear.

Amplitude scaling dan spectral matching bukan dua metode yang saling menggantikan, melainkan dua pendekatan dengan tujuan dan konsekuensi berbeda. Amplitude scaling unggul dalam menjaga keaslian gempa dan memahami perilaku struktur, sementara spectral matching berguna ketika kecocokan spektrum menjadi tuntutan utama desain.

Dampak ke Hasil Analisis, Kesalahan Umum, dan Praktik Engineer Profesional

Pada titik ini, kita sudah paham bahwa amplitude scaling dan spectral matching bukan sekadar teknik matematis, tapi keputusan engineering yang punya konsekuensi langsung ke hasil analisis dan keputusan desain. Bagian ini akan masuk lebih dalam ke apa yang sebenarnya berubah di output analisis, kesalahan yang sering terjadi di lapangan, dan bagaimana konsultan struktur yang berpengalaman menyikapinya dalam proyek nyata.

Output Analisis Tidak Pernah Netral terhadap Input Gempa

Salah satu kesalahpahaman paling berbahaya dalam analisis gempa adalah menganggap bahwa selama spektrum input “sudah sesuai”, maka hasil analisis otomatis valid. Pada kenyataannya, dua rekaman dengan spektrum yang hampir identik bisa menghasilkan respons struktur yang sangat berbeda, terutama pada analisis nonlinear.

Amplitude scaling dan spectral matching menghasilkan input yang secara filosofis berbeda:

• amplitude scaling menjaga karakter asli gempa,

• spectral matching mengutamakan kesesuaian spektrum target.

Perbedaan ini akan muncul jelas pada parameter-parameter kunci seperti drift antar lantai, urutan terbentuknya sendi plastis, hingga residual deformation.

Dampak Langsung ke Drift dan Deformasi

Dalam banyak studi kasus, spectral matching cenderung menghasilkan drift yang lebih “smooth” dan konsisten antar rekaman. Sekilas ini terlihat bagus, bahkan meyakinkan. Namun konsistensi ini bukan selalu refleksi dari perilaku struktur yang sebenarnya, melainkan hasil dari input gempa yang telah “dipaksa” mengikuti target tertentu.

Sebaliknya, amplitude scaling sering menghasilkan sebaran drift yang lebih lebar. Banyak engineer junior langsung menganggap ini sebagai kelemahan, padahal justru di situlah informasi pentingnya. Variasi tersebut menunjukkan sensitivitas struktur terhadap variasi karakter gempa, sesuatu yang sangat relevan dalam performance-based design.

Dalam praktik jasa desain struktur untuk bangunan dengan risiko tinggi, memahami sebaran ini jauh lebih bernilai daripada sekadar memenuhi satu angka batas drift.

Urutan Plastifikasi: Detail Kecil, Dampak Besar

Pada analisis nonlinear, bukan hanya “berapa besar” respons yang penting, tapi juga kapan dan di mana plastifikasi terjadi. Di sinilah perbedaan metode pengolahan rekaman benar-benar terasa.

Spectral matching, terutama jika agresif, dapat mengubah distribusi energi sepanjang waktu. Akibatnya:

• sendi plastis bisa muncul lebih awal atau lebih lambat dari yang seharusnya,

• mekanisme runtuh bisa tampak lebih “ideal” daripada kondisi gempa nyata,

• dan interaksi antar elemen struktur bisa terdistorsi.

Untuk proyek evaluasi eksisting atau jasa audit struktur, ini berisiko besar karena keputusan perkuatan sering bergantung pada lokasi dan urutan kerusakan.

Residual Drift dan Damage Index

Salah satu parameter yang sering diabaikan tapi sangat krusial adalah residual drift. Banyak struktur tidak runtuh saat gempa, tetapi menjadi tidak layak fungsi karena deformasi sisa terlalu besar.

Amplitude scaling, karena mempertahankan pulsa dan durasi energi gempa, cenderung memberikan gambaran residual drift yang lebih realistis. Spectral matching, jika tidak hati-hati, bisa “merapikan” sinyal sehingga residual drift tampak lebih kecil dari kondisi yang mungkin terjadi di lapangan.

Dalam konteks jasa perkuatan struktur, salah membaca residual drift bisa berujung pada desain retrofit yang tidak cukup konservatif.

Kesalahan Umum yang Sering Terjadi di Lapangan

Beberapa kesalahan yang sering ditemui dalam laporan teknis dan bahkan proyek besar antara lain:

Pertama, menggunakan spectral matching hanya karena disyaratkan “time history harus match spektrum”, tanpa memahami sejauh apa kecocokan itu dibutuhkan. Banyak peraturan sebenarnya memberikan toleransi, bukan menuntut kecocokan absolut.

Kedua, melakukan spectral matching pada rekaman yang sejak awal tidak representatif secara mekanisme sumber gempa atau kondisi site. Dalam kasus ini, secanggih apa pun matching-nya, hasil tetap bias.

Ketiga, langsung percaya pada hasil analisis tanpa mengecek apakah perilaku struktur masih masuk akal secara engineering judgement. Grafik yang rapi bukan jaminan kebenaran.

Engineer berpengalaman—terutama di level konsultan struktur—hampir selalu mengombinasikan hasil analisis dengan pemahaman mekanika struktur, bukan sekadar angka output software.

Praktik Nyata di Proyek Profesional

Dalam proyek-proyek nyata, terutama bangunan penting atau kompleks, pendekatan yang umum dilakukan adalah bertahap dan berlapis.

Biasanya dimulai dengan:

• seleksi rekaman gempa yang relevan secara seismotektonik,

• evaluasi spektrum awal dan karakter time history,

• amplitude scaling sebagai baseline analisis.

Jika dari hasil tersebut masih terdapat ketidaksesuaian signifikan terhadap target desain atau tuntutan regulasi, barulah spectral matching dipertimbangkan, dan itu pun dengan kontrol ketat terhadap perubahan time domain.

Pendekatan seperti ini lazim diterapkan dalam jasa hitung struktur untuk gedung bertingkat, fasilitas publik, maupun bangunan dengan tuntutan kinerja tinggi.

Hubungan dengan Tanggung Jawab Engineer

Penting disadari bahwa pemilihan metode pengolahan gempa bukan keputusan akademis semata, tetapi keputusan profesional yang membawa konsekuensi hukum dan keselamatan.

Engineer tidak hanya bertanggung jawab menghasilkan desain yang “lulus hitungan”, tetapi juga desain yang masuk akal secara fisik dan defensible secara profesional. Menggunakan spectral matching secara berlebihan demi memenuhi grafik bisa menjadi bumerang ketika hasil desain dipertanyakan.

Di sinilah peran konsultan yang berpengalaman menjadi krusial, bukan hanya sebagai penghitung, tetapi sebagai penafsir hasil analisis.

Menghubungkan Analisis dengan Keputusan Desain dan Konstruksi

Output analisis time history pada akhirnya akan diterjemahkan menjadi:

• detail tulangan,

• dimensi elemen,

• atau strategi perkuatan.

Jika input gempa tidak dipahami dengan benar, keputusan-keputusan ini bisa menjadi terlalu konservatif atau justru kurang aman. Untuk kontraktor yang menangani perkuatan struktur, kesalahan ini bisa berarti pemborosan biaya atau risiko kegagalan.

Karena itu, analisis gempa seharusnya tidak berdiri sendiri, tetapi terintegrasi dengan proses desain dan konstruksi secara utuh.

Amplitude scaling dan spectral matching bukan sekadar opsi teknis di software analisis. Keduanya membentuk cara kita memahami respons struktur terhadap gempa, dan pada akhirnya memengaruhi kualitas keputusan desain.

Engineer yang matang tidak mencari metode yang “paling canggih”, tetapi metode yang paling jujur terhadap perilaku struktur dan tujuan analisis. Itulah yang membedakan sekadar pengguna software dengan profesional di bidang struktur.
