Time Domain vs Frequency Domain: Cara Membaca Rekaman Gempa dalam Analisis Struktur

Dari Accelerogram Mentah ke Makna Struktural

Dalam analisis gempa modern, engineer struktur tidak lagi sekadar “memasukkan spektrum dari peraturan” lalu selesai. Di balik setiap desain spektrum, response spectrum, hingga nonlinear time history analysis, terdapat satu sumber data utama: rekaman gempa (accelerogram). Cara kita membaca dan memahami rekaman ini—apakah di time domain atau frequency domain—menentukan seberapa dalam kita memahami respons struktur terhadap gempa nyata.

Bagian 1 ini membahas fondasi konseptual dan matematis: bagaimana accelerogram direpresentasikan di time domain, bagaimana ia “diterjemahkan” ke frequency domain melalui Fast Fourier Transform (FFT), dan mengapa dua sudut pandang ini sama-sama krusial dalam rekayasa struktur tingkat lanjut.

Rekaman Gempa sebagai Sinyal Fisis

Rekaman gempa pada dasarnya adalah sinyal percepatan tanah terhadap waktu. Dalam bentuk paling mentah, accelerogram menyajikan data:

di mana $a$ adalah percepatan tanah (biasanya dalam g atau m/s²) dan $t$ adalah waktu.

Secara fisis, sinyal ini merepresentasikan respons dinamis tanah akibat rambatan gelombang seismik (P-wave, S-wave, surface wave) yang superposisinya kompleks. Yang sering luput disadari adalah bahwa accelerogram bukan sekadar grafik naik-turun, melainkan rekaman energi yang masuk ke sistem struktur sepanjang durasi gempa.

Pada tahap ini, kita masih sepenuhnya berada di time domain.

Time Domain: Membaca Gempa sebagai Riwayat Waktu

Pendekatan time domain melihat gempa sebagai proses yang berkembang terhadap waktu. Engineer membaca:

• kapan percepatan maksimum terjadi,

• berapa lama durasi gempa signifikan,

• bagaimana urutan pulsa besar dan kecil,

• apakah terdapat pulse-type motion.

Dalam praktik, beberapa parameter penting langsung diekstrak dari time domain:

• Peak Ground Acceleration (PGA)

• Peak Ground Velocity (PGV)

• Peak Ground Displacement (PGD)

• Durasi signifikan (misalnya Arias intensity, bracketed duration)

Namun, penting dipahami: dua accelerogram bisa memiliki PGA yang sama tetapi menghasilkan respons struktur yang sangat berbeda. Di sinilah keterbatasan membaca gempa hanya dari time domain mulai terlihat.

Time domain memberi tahu apa yang terjadi dan kapan, tetapi tidak menjawab frekuensi apa yang dominan.

Contoh Nyata: Dua Accelerogram dengan PGA Sama

Bayangkan dua rekaman gempa berikut:

• Gempa A: PGA = 0,35g, didominasi osilasi cepat

• Gempa B: PGA = 0,35g, tetapi memiliki pulsa besar berdurasi panjang

Secara time domain, keduanya terlihat “sama kuat”. Namun secara struktural, bangunan tinggi dengan periode panjang akan jauh lebih terpengaruh oleh Gempa B.

Perbedaan ini tidak bisa dijelaskan hanya dari grafik percepatan vs waktu. Kita perlu masuk ke frequency domain.

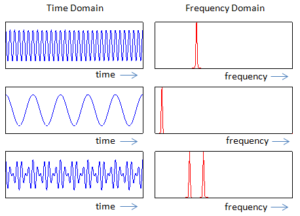

Frequency Domain: Membaca Kandungan Energi Gempa

Frequency domain melihat sinyal bukan sebagai fungsi waktu, tetapi sebagai superposisi gelombang sinusoidal dengan frekuensi berbeda.

Secara matematis, setiap sinyal time domain dapat ditransformasikan menjadi:

di mana A adalah amplitudo spektral dan f adalah frekuensi.

Transformasi inilah yang dilakukan oleh Fourier Transform, dan dalam praktik numerik oleh Fast Fourier Transform (FFT).

FFT: Jembatan Time Domain ke Frequency Domain

FFT bukan sekadar alat komputasi, melainkan kacamata baru untuk membaca gempa.

Secara konsep:

• Accelerogram $a(t)$ diurai menjadi komponen frekuensi

• Setiap frekuensi memiliki amplitudo dan fase

• Hasilnya adalah Fourier Amplitude Spectrum

Dalam dunia nyata, engineer akan melihat grafik:

• Amplitudo vs frekuensi

• atau Amplitudo vs periode

Dari sinilah kita bisa menjawab:

• frekuensi dominan gempa,

• bandwidth energi gempa,

• apakah gempa kaya frekuensi rendah atau tinggi.

Makna Fisis FFT bagi Struktur

Struktur adalah sistem dinamis dengan frekuensi alami sendiri. Ketika frekuensi dominan gempa mendekati frekuensi alami struktur, terjadi resonansi atau amplifikasi respons.

FFT memungkinkan engineer untuk:

• mencocokkan spektrum gempa dengan periode struktur,

• memahami mengapa struktur tertentu gagal pada gempa tertentu,

• mengevaluasi kecocokan rekaman gempa untuk analisis time history.

Di sinilah analisis mulai naik kelas dari “ikut peraturan” ke “memahami perilaku”.

Dari FFT ke Desain Spektrum: Transisi Konseptual

Meskipun FFT memberi gambaran kandungan frekuensi, ia belum langsung bisa dipakai untuk desain. Mengapa?

Karena struktur:

• memiliki redaman,

• merespons nonlinier,

• dan tidak merespons satu frekuensi tunggal.

Untuk itu, dunia rekayasa struktur mengembangkan response spectrum, yang secara konseptual berada di antara time domain dan frequency domain.

Response spectrum menjawab pertanyaan:

“Jika sebuah SDOF dengan periode T dan redaman ζ dikenai gempa ini, berapa respons maksimumnya?”

Spektrum ini pada dasarnya adalah hasil pemrosesan time domain, tetapi diinterpretasikan sebagai fungsi periode (frekuensi terbalik).

Hubungan Fundamental: Time History → Response Spectrum

Secara matematis:

1. Ambil accelerogram di time domain

2. Terapkan ke sistem SDOF dengan periode tertentu

3. Hitung respons maksimum

4. Ulangi untuk banyak periode

Hasilnya adalah kurva response spectrum.

Artinya, desain spektrum yang kita pakai di kode adalah ringkasan statistik dari perilaku time domain, bukan data arbitrer.

Keterbatasan Frequency Domain Murni

Meskipun sangat powerful, membaca gempa hanya dari frequency domain juga punya keterbatasan. FFT:

• tidak menunjukkan urutan waktu kejadian,

• tidak membedakan apakah energi muncul sebagai satu pulsa besar atau banyak osilasi kecil,

• kehilangan informasi fase jika hanya melihat amplitudo.

Inilah sebabnya frequency domain tidak bisa berdiri sendiri dalam analisis struktur.

Mengapa Engineer Advanced Harus Menguasai Keduanya

Engineer struktur tingkat lanjut harus mampu:

• membaca accelerogram di time domain,

• memahami kandungan energinya di frequency domain,

• dan menghubungkan keduanya ke perilaku struktur.

Ini menjadi sangat krusial saat masuk ke:

• ground motion selection & scaling,

• nonlinear time history analysis,

• performance-based design.

Tanpa pemahaman ini, nonlinear analysis berisiko menjadi “black box”—jalan, tapi tidak dipahami.

Time domain dan frequency domain bukan dua pendekatan yang saling bertentangan, melainkan dua cara melihat fenomena yang sama dari sudut berbeda. Time domain memberi konteks temporal dan fisik, sementara frequency domain membuka struktur energi dan potensi resonansi.

FFT menjadi jembatan yang memungkinkan engineer menghubungkan accelerogram mentah dengan pemahaman dinamis yang lebih dalam. Dari sinilah desain spektrum dan analisis nonlinear memperoleh maknanya.

FFT pada Accelerogram Nyata dan Jembatan ke Response Spectrum

Sebelumnya, kita sudah menempatkan accelerogram sebagai sinyal fisis dan melihat bagaimana FFT mengubah cara kita membaca gempa dari perspektif waktu ke frekuensi. Namun pemahaman konseptual saja belum cukup. Pada tahap ini, engineer harus mampu menjawab pertanyaan praktis:

Bagaimana FFT benar-benar diterapkan pada data gempa nyata, dan apa makna hasilnya terhadap desain struktur?

Bagian ini membahas alur teknis tersebut secara runtut—mulai dari accelerogram mentah, pemrosesan FFT, interpretasi spektrum Fourier, hingga hubungannya dengan response spectrum yang digunakan dalam desain.

Accelerogram Nyata: Data Tidak Pernah “Siap Pakai”

Rekaman gempa lapangan hampir tidak pernah langsung siap dianalisis. Accelerogram mentah biasanya mengandung:

• noise frekuensi rendah (baseline drift),

• noise frekuensi tinggi (instrumen),

• offset percepatan kecil yang terakumulasi menjadi displacement besar.

Jika FFT dilakukan langsung pada data mentah, hasilnya bisa menyesatkan. Puncak frekuensi rendah yang besar sering kali bukan energi gempa, melainkan artefak instrumen.

Karena itu, sebelum masuk ke FFT, accelerogram harus melalui pre-processing.

Tahap Pre-Processing sebelum FFT

Secara teknis, tahapan ini krusial dan sering diremehkan. Pre-processing bertujuan memastikan bahwa transformasi Fourier merepresentasikan energi seismik nyata, bukan noise.

Tahapan umum meliputi:

• baseline correction,

• filtering frekuensi rendah dan tinggi,

• windowing sinyal.

Baseline correction menghilangkan drift akibat kesalahan instrumen. Filtering membatasi rentang frekuensi yang relevan secara struktural. Windowing membantu mengurangi efek diskontinuitas di awal dan akhir sinyal.

Tanpa tahapan ini, FFT kehilangan makna fisiknya.

FFT: Dari Persamaan ke Implementasi Numerik

Secara matematis, Fourier Transform kontinu jarang digunakan langsung. Dalam praktik, accelerogram adalah sinyal diskrit dengan interval waktu Δt.

FFT bekerja pada:

dan menghasilkan spektrum kompleks:

yang memiliki:

• amplitudo,

• fase,

• frekuensi diskrit.

Engineer biasanya hanya melihat Fourier Amplitude Spectrum (FAS), yakni magnitudo dari a{n}.

Namun di sinilah jebakan umum terjadi: melihat puncak spektrum tanpa memahami resolusi frekuensi dan durasi sinyal.

Resolusi Frekuensi dan Durasi Gempa

Resolusi frekuensi FFT bergantung langsung pada durasi sinyal:

​

Gempa berdurasi panjang menghasilkan resolusi frekuensi yang lebih halus, sementara gempa singkat menghasilkan spektrum yang lebih kasar.

Ini berarti:

• dua gempa dengan kandungan energi serupa bisa menghasilkan spektrum berbeda,

• puncak frekuensi tidak selalu berarti resonansi dominan.

Engineer harus membaca FFT sebagai indikasi tren energi, bukan nilai absolut.

Interpretasi Spektrum Fourier: Apa yang Dicari Engineer?

Dalam konteks struktur, FFT digunakan untuk menjawab beberapa pertanyaan spesifik:

• Apakah gempa kaya frekuensi rendah atau tinggi?

• Di rentang periode berapa energi dominan terkonsentrasi?

• Apakah gempa berpotensi berbahaya untuk struktur berperiode panjang?

Sebagai contoh, gempa subduksi biasanya menunjukkan energi signifikan di frekuensi rendah. Sebaliknya, gempa dangkal dekat sumber cenderung kaya frekuensi tinggi.

Namun FFT tidak memberi tahu besarnya respons struktur, hanya potensi eksitasi.

Fourier Spectrum ≠ Response Spectrum

Kesalahan konseptual yang sering terjadi adalah menyamakan Fourier Spectrum dengan Response Spectrum. Padahal keduanya fundamentally berbeda.

Fourier Spectrum:

• menggambarkan kandungan frekuensi sinyal input,

• tidak mempertimbangkan sistem struktur,

• bersifat linier dan statis.

Response Spectrum:

• menggambarkan respons maksimum sistem SDOF,

• mempertimbangkan redaman,

• merupakan hasil integrasi dinamis time domain.

Dengan kata lain, Fourier Spectrum berbicara tentang gempa, sementara Response Spectrum berbicara tentang interaksi gempa–struktur.

Mengapa Response Spectrum Tidak Bisa Diturunkan Langsung dari FFT?

Secara teori, respons struktur adalah hasil konvolusi antara input gempa dan fungsi respons struktur. FFT memang dapat membantu dalam analisis linier frekuensi, tetapi:

• struktur nyata memiliki redaman,

• respons maksimum terjadi di time domain,

• fase sinyal berperan besar.

Karena itu, response spectrum harus dihitung melalui simulasi time domain untuk setiap periode, bukan melalui FFT semata.

FFT membantu memahami “bahan baku”, tetapi bukan produk akhir.

Contoh Kasus: Gedung Tinggi vs Gedung Rendah

Pertimbangkan dua struktur:

• Gedung A: T₁ ≈ 0,3 detik

• Gedung B: T₁ ≈ 3,0 detik

FFT sebuah gempa menunjukkan energi dominan di periode 2–4 detik. Secara struktur:

• Gedung A relatif tidak terpengaruh,

• Gedung B berpotensi mengalami respons besar.

Namun besarnya respons tetap ditentukan oleh:

• redaman,

• nonlinearitas,

• urutan pulsa.

FFT hanya memberi indikasi awal, bukan keputusan desain.

FFT dalam Seleksi Rekaman Gempa

Salah satu aplikasi paling penting FFT adalah dalam ground motion selection. Engineer menggunakan FFT untuk memastikan bahwa rekaman gempa yang dipilih:

• memiliki kandungan frekuensi yang relevan,

• tidak “kosong” di rentang periode struktur,

• tidak bias terhadap satu mode saja.

Tanpa analisis FFT, rekaman gempa yang terlihat “kuat” di time domain bisa ternyata miskin energi di periode struktur yang dikaji.

Kesalahan Umum Engineer dalam Membaca FFT

Beberapa kesalahan yang sering terjadi antara lain:

• menganggap puncak FFT sebagai periode kritis struktur,

• mengabaikan efek durasi,

• membandingkan spektrum FFT tanpa normalisasi,

• menggunakan FFT sebagai pengganti response spectrum.

Kesalahan ini biasanya muncul ketika FFT dipakai tanpa pemahaman dinamika struktur.

FFT dan Batasannya pada Nonlinear Analysis

Dalam analisis nonlinear, relevansi FFT semakin terbatas. Ketika struktur memasuki perilaku plastis:

• frekuensi alami berubah,

• redaman efektif meningkat,

• superposisi linier tidak berlaku.

Artinya, FFT hanya relevan sebagai alat awal untuk memahami input gempa, bukan untuk memprediksi respons nonlinear.

Di sinilah time history analysis kembali menjadi pusat analisis.

FFT adalah alat yang sangat kuat, tetapi hanya jika ditempatkan pada konteks yang benar. Ia membantu engineer memahami kandungan energi gempa, memilih rekaman yang tepat, dan mengantisipasi potensi resonansi. Namun FFT bukan pengganti response spectrum, dan apalagi bukan pengganti analisis time history.

Pemahaman yang matang tentang hubungan FFT, response spectrum, dan time domain analysis membedakan engineer yang “menggunakan software” dengan engineer yang benar-benar memahami perilaku struktur.

Dari FFT ke Nonlinear Time History dan Implikasinya dalam Desain Struktur Nyata

Kita telah menempatkan rekaman gempa sebagai sinyal fisik yang dapat dibaca melalui dua sudut pandang utama: time domain dan frequency domain. FFT membantu kita memahami kandungan energi gempa, sementara response spectrum menjembatani gempa dengan respons struktur linier. Namun, dalam praktik desain struktur modern—terutama untuk gedung penting, gedung tinggi, atau struktur eksisting—pendekatan tersebut sering kali belum cukup.

Di sinilah nonlinear time history analysis (NLTHA) menjadi alat utama, dan pemahaman time domain kembali menjadi pusat perhatian. Bagian 3 ini akan membahas bagaimana FFT, response spectrum, dan time domain analysis saling terhubung dalam desain berbasis kinerja (performance-based design), serta implikasinya dalam pekerjaan desain dan evaluasi struktur nyata.

Mengapa Nonlinear Time History Tidak Bisa Digantikan oleh Spektrum

Response spectrum secara fundamental adalah alat desain linier. Ia mengasumsikan bahwa:

• struktur tetap elastis,

• frekuensi alami konstan,

• redaman dapat direpresentasikan secara sederhana.

Dalam kondisi gempa kuat, asumsi tersebut runtuh. Struktur memasuki perilaku plastis, kekakuan menurun, dan frekuensi alami bergeser secara dinamis. Pada tahap ini, hanya pendekatan time domain yang mampu menangkap perilaku aktual struktur.

Nonlinear time history analysis bekerja langsung pada accelerogram, tanpa mereduksi informasi menjadi satu kurva spektrum. Seluruh urutan kejadian—pulsa besar, pelepasan energi, hingga sisa deformasi—dipertahankan.

Peran FFT dalam Konteks Nonlinear Analysis

Meskipun NLTHA berbasis time domain, FFT tetap memiliki peran penting di tahap awal. FFT digunakan bukan untuk menghitung respons struktur, tetapi untuk:

• memahami karakter gempa yang akan digunakan,

• memastikan kandungan frekuensi relevan dengan periode struktur,

• menghindari pemilihan rekaman yang “tidak berbicara” dengan struktur.

Dengan kata lain, FFT membantu engineer memastikan bahwa input yang dipakai dalam NLTHA representatif secara fisis, bukan sekadar lolos syarat spektrum.

Pulse-Type Motion dan Keterbatasan Pendekatan Frekuensi

Salah satu contoh klasik di mana frequency domain gagal menjelaskan fenomena struktural adalah pulse-type ground motion, yang sering muncul pada gempa dekat sumber (near-fault).

Pulse besar berdurasi pendek bisa:

• tidak terlalu menonjol di FFT,

• tetapi menghasilkan drift dan deformasi plastis yang signifikan.

Dalam kasus ini, urutan waktu kejadian jauh lebih penting dibanding distribusi frekuensi. Nonlinear time history mampu menangkap efek ini karena bekerja langsung di time domain.

Ini menjelaskan mengapa dua gempa dengan spektrum yang tampak “mirip” dapat menghasilkan kerusakan struktur yang sangat berbeda.

Time Domain sebagai Bahasa Perilaku Struktur

Dalam NLTHA, engineer tidak lagi berbicara tentang gaya desain semata, tetapi tentang:

• drift antar lantai terhadap waktu,

• urutan terbentuknya sendi plastis,

• redistribusi gaya internal,

• sisa deformasi pascagempa.

Semua ini hanya bisa dibaca dan dipahami melalui time domain. Frequency domain pada tahap ini sudah tidak relevan, karena struktur tidak lagi linier.

Di sinilah analisis gempa berubah dari sekadar “cek kekuatan” menjadi “membaca perilaku”.

Implikasi terhadap Performance-Based Design

Performance-based design (PBD) secara eksplisit mengaitkan:

• intensitas gempa,

• tingkat kerusakan,

• dan target kinerja struktur.

Pendekatan ini tidak mungkin dilakukan tanpa NLTHA. Spektrum desain hanya memberi gambaran global, tetapi PBD membutuhkan detail:

• kapan dan di mana kerusakan terjadi,

• apakah kerusakan masih dapat diterima,

• bagaimana struktur berperilaku setelah melewati batas elastis.

Dalam konteks ini, time domain analysis menjadi fondasi utama, sementara FFT dan spektrum berperan sebagai alat bantu seleksi dan kalibrasi input.

Risiko Fatal Jika Domain Disalahpahami

Salah satu kesalahan fatal dalam praktik adalah memperlakukan nonlinear analysis sebagai “spektrum yang diperpanjang”. Beberapa contoh kesalahan yang sering ditemui:

• memilih rekaman gempa hanya karena spektrumnya cocok, tanpa melihat karakter time domain,

• mengabaikan pulse-type motion pada struktur berperiode panjang,

• menilai kinerja struktur hanya dari nilai puncak, tanpa melihat riwayat deformasi.

Kesalahan-kesalahan ini sering muncul pada proyek yang mengandalkan software tanpa pemahaman domain analisis yang memadai.

Relevansi dalam Desain Struktur Nyata

Dalam praktik jasa desain struktur, pemahaman domain analisis menjadi sangat penting ketika:

• mendesain gedung tinggi,

• menangani struktur dengan irregularitas,

• atau merancang bangunan dengan target kinerja tertentu.

Engineer tidak hanya dituntut menghasilkan angka yang “lolos peraturan”, tetapi juga mampu menjelaskan perilaku struktur secara rasional dan dapat dipertanggungjawabkan.

Evaluasi Struktur Eksisting dan Audit Gempa

Pada pekerjaan jasa audit struktur, khususnya evaluasi bangunan eksisting terhadap gempa, pendekatan time domain sering kali menjadi satu-satunya cara untuk memahami kapasitas aktual struktur.

Bangunan lama:

• memiliki detail yang tidak ideal,

• material yang sudah menua,

• dan perilaku nonlinear yang dominan.

Dalam kondisi ini, spektrum desain baru tidak selalu relevan. Analisis time history dengan rekaman gempa terkalibrasi memberi gambaran yang jauh lebih realistis tentang risiko dan kebutuhan perkuatan.

Hubungan dengan Perkuatan Struktur

Hasil NLTHA sering menunjukkan bahwa:

• kegagalan tidak terjadi secara global,

• tetapi terlokalisasi pada elemen tertentu.

Informasi ini menjadi dasar dalam merancang strategi perkuatan yang efisien. Dalam proyek kontraktor perkuatan struktur, analisis time domain membantu menentukan:

• elemen mana yang perlu diperkuat,

• seberapa besar kapasitas tambahan yang dibutuhkan,

• dan bagaimana urutan kegagalan dapat dikendalikan.

Tanpa pemahaman time domain, perkuatan berisiko menjadi overdesign atau salah sasaran.

Time Domain, Keputusan Desain, dan Tanggung Jawab Engineer

Pada akhirnya, pemilihan domain analisis bukan persoalan teknis semata, tetapi juga persoalan tanggung jawab profesional. Engineer yang memahami perbedaan time domain dan frequency domain:

• tahu kapan spektrum cukup,

• tahu kapan nonlinear analysis wajib,

• dan tahu bagaimana membaca hasilnya secara kritis.

Dalam konteks jasa hitung struktur, kemampuan ini menjadi pembeda antara perhitungan administratif dan perencanaan yang benar-benar berbasis perilaku.

Time domain dan frequency domain bukanlah dua pendekatan yang saling menggantikan, melainkan dua bahasa untuk memahami fenomena gempa yang sama. FFT membantu membuka struktur energi gempa, response spectrum menyederhanakan interaksi gempa–struktur secara linier, dan nonlinear time history mengungkap perilaku aktual struktur di bawah gempa kuat.

Engineer struktur yang matang tidak memilih satu domain dan mengabaikan yang lain. Ia memahami keterbatasan masing-masing dan menggunakannya secara tepat sesuai tujuan analisis.

Dengan pemahaman ini, analisis gempa tidak lagi menjadi sekadar kewajiban peraturan, tetapi alat untuk merancang struktur yang benar-benar aman, rasional, dan dapat dipertanggungjawabkan.

📞 WA: 6282218939615
📧 Email: admin@triciptakarya.com
🌐 Website: triciptakarya.com
