Modeling Sambungan Struktur: Kenapa Connection Tidak Bisa Dimodelkan Secara Makro?

Pada tanggal 17 Juli 1981, sebuah tragedi mengguncang dunia rekayasa. Dua jembatan gantung (skywalk) di lobi hotel Hyatt Regency, Kansas City, runtuh menimpa kerumunan orang di bawahnya. Peristiwa naas ini menewaskan 114 orang dan melukai lebih dari 200 laiya. Setelah investigasi mendalam, penyebabnya bukanlah kesalahan pada balok utama, kolom, atau fondasi. Penyebabnya adalah perubahan desain yang tampak sepele pada sebuah detail sambungan batang penggantung.

Fakta tragis ini menjadi pengingat abadi bagi para insinyur struktur: sebuah bangunan megah, sekuat apa pun elemen utamanya, pada dasarnya hanya sekuat titik-titik sambungaya. Sambungan atau coection adalah ‘sendi’ yang menyatukan seluruh kerangka, mentransfer beban dari satu elemen ke elemen lain hingga akhirnya ke tanah. Namun, dalam praktik pemodelan struktur sehari-hari menggunakan software seperti ETABS atau SAP2000, kita tidak pernah memodelkan baut, las, dan pelat sambung secara detail. Kita hanya merepresentasikaya sebagai sebuah ‘titik’ atau ‘node’.

Pertanyaaya kemudian menjadi, jika sambungan begitu krusial, mengapa kita tidak memodelkaya secara detail dalam analisis global (makro)? Artikel ini akan mengupas tuntas alasan teknis di balik penyederhanaan yang fundamental ini, membedah dunia pemodelan makro dan mikro, serta mengapa pemahaman ini adalah kunci dari keahlian seorang konsultan struktur.

Memahami Dua Dunia: Pemodelan Makro vs. Mikro

Untuk menjawab pertanyaan utama, pertama-tama kita harus memahami perbedaan fundamental antara dua pendekatan dalam analisis struktur. Keduanya penting, namun memiliki tujuan, skala, dan tingkat kerumitan yang sangat berbeda.

Apa Itu Pemodelan Makro (Analisis Global)?

Bayangkan Anda sedang melihat peta sebuah kota dari atas. Anda bisa melihat jalan-jalan utama, persimpangan besar, dan tata letak distrik secara keseluruhan. Anda bisa merencanakan rute dari satu ujung kota ke ujung lain. Inilah analogi dari pemodelan makro.

Dalam konteks struktur, pemodelan makro adalah representasi kerangka bangunan secara keseluruhan. Inilah yang biasa kita lihat di software analisis struktur populer. Ciri-cirinya adalah:

• Elemen Disederhanakan: Balok dan kolom yang masif direpresentasikan hanya sebagai elemen garis (line elements atau frame elements). Pelat lantai dan dinding geser direpresentasikan sebagai elemen bidang (shell elements).
• Fokus pada Perilaku Global: Tujuaya adalah untuk mengetahui bagaimana struktur secara keseluruhan merespons beban (gravitasi, gempa, angin). Kita ingin tahu gaya dalam yang terjadi di sepanjang balok dan kolom (momen, gaya geser, gaya aksial), simpangan (defleksi) bangunan, dan periode getar alami struktur.
• Sambungan Ideal: Sambungan antar elemen (misalnya antara balok dan kolom) dimodelkan secara ideal. Kita hanya mendefinisikaya sebagai jepit sempurna (fixed/momen), sendi (pied/bebas rotasi), atau semi-jepit (semi-rigid), tanpa memodelkan komponen fisiknya.
• Efisien Secara Komputasi: Karena penyederhanaan ini, analisis sebuah gedung bertingkat tinggi dapat diselesaikan dalam hitungan menit atau jam, memungkinkan insinyur untuk melakukan iterasi desain dengan cepat.

Model makro memberikan kita “peta gaya”. Ia memberitahu kita, “Pada titik pertemuan balok B-101 dan kolom C-5 di lantai 10, terjadi momen sebesar 300 kNm dan gaya geser 150 kN.” Informasi inilah yang menjadi input untuk tahap selanjutnya.

Apa Itu Pemodelan Mikro (Analisis Lokal)?

Sekarang, bayangkan Anda memperbesar peta kota tadi ke satu persimpangan jalan yang kompleks. Anda tidak lagi melihat jalan sebagai garis, melainkan melihat detail trotoar, lampu lalu lintas, marka jalan, dan bahkan tekstur aspal. Inilah dunia pemodelan mikro.

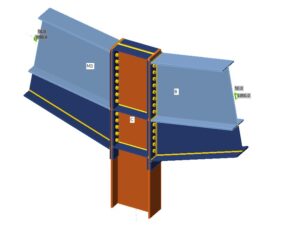

Dalam struktur, pemodelan mikro (sering menggunakan metode elemen hingga atau Finite Element Analysis – FEA) adalah analisis mendetail pada satu komponen spesifik, yaitu sambungan. Karakteristiknya meliputi:

• Geometri Detail: Semua komponen digambar sesuai bentuk dan ukuran aslinya. Pelat sambung, baut, mur, lubang baut, bahkan las digambarkan sebagai volume 3D.
• Fokus pada Perilaku Lokal: Tujuaya adalah untuk memahami bagaimana tegangan dan regangan didistribusikan di dalam komponen sambungan. Kita ingin tahu apakah baut akan putus, apakah pelat akan bengkok (yielding), atau apakah las akan retak.
• Perilaku Material Non-Linear: Model ini bisa mensimulasikan material baja yang meleleh atau beton yang retak saat mencapai batas kekuataya, sebuah perilaku yang kompleks dan sulit ditangkap model makro.
• Sangat Intensif Secara Komputasi: Menganalisis satu sambungan tunggal dengan FEA bisa memakan waktu berjam-jam bahkan berhari-hari dan membutuhkan komputer dengan spesifikasi tinggi.

Model mikro menjawab pertanyaan, “Bagaimana cara merancang konfigurasi pelat, baut, dan las yang mampu menahan momen 300 kNm dan geser 150 kN yang kita dapatkan dari model makro?”

Alasan Utama Kenapa Sambungan Tidak Bisa Dimodelkan Secara Makro

Dengan pemahaman di atas, kini kita bisa mengupas alasan-alasan teknis mengapa menggabungkan detail mikro ke dalam model makro adalah hal yang tidak praktis, bahkan tidak mungkin untuk proyek skala nyata.

1. Ledakan Kompleksitas Komputasi (Computational Explosion)

Ini adalah alasan paling fundamental. Mari kita buat perhitungan sederhana. Sebuah model makro gedung 10 lantai mungkin memiliki sekitar 5.000 elemen (balok, kolom, pelat). Ini sudah cukup kompleks.

Sekarang, mari kita lihat satu sambungan balok-kolom sederhana. Untuk memodelkaya secara mikro dengan FEA, kita mungkin memerlukan:

• 200 elemen untuk setiap baut (dan ada mungkin 8-16 baut).
• 5.000 elemen untuk pelat penyambung (end plate).
• 10.000 elemen untuk area di sekitar sambungan pada balok dan kolom agar bisa menangkap distribusi tegangan dengan akurat.

Total, satu sambungan saja bisa dengan mudah terdiri dari 20.000 hingga 50.000 elemen kecil. Jika sebuah gedung memiliki 500 sambungan, maka memodelkan semuanya secara mikro akan berarti: 500 sambungan x 30.000 elemen/sambungan = 15.000.000 elemen!

Menurut saya pribadi, bahkan dengan kemajuan superkomputer saat ini, menjalankan analisis dengan jumlah elemen sebesar itu untuk satu iterasi desain saja sudah masuk ke ranah riset akademik, bukan praktik rekayasa komersial. Waktu yang dibutuhkan akan terlalu lama dan biaya komputasinya akan sangat mahal, membuat proses desain menjadi tidak efisien.

2. Perilaku Lokal yang Sangat Non-Linear

Sambungan adalah area dengan perilaku yang sangat kompleks daon-linear. Artinya, responsnya tidak berbanding lurus dengan beban yang diberikan. Beberapa fenomena yang terjadi di dalam sambungan meliputi:

• Kontak dan Friksi: Ada celah kecil antara baut dan lubangnya. Ada gaya gesek antara pelat yang bersentuhan. Permukaan yang saling bersentuhan (kontak) ini adalah masalah yang sangat sulit untuk diselesaikan secara matematis dalam skala besar.
• Pre-tension Baut: Baut dikencangkan untuk menciptakan gaya jepit awal (pre-tension). Mensimulasikan gaya internal ini pada ribuan baut dalam satu model global adalah mimpi buruk komputasi.
• Plastisitas Lokal: Bagian-bagian kecil dari pelat sambung mungkin didesain untuk meleleh (yielding) secara terkendali untuk menyerap energi (terutama pada desain gempa). Mensimulasikan perilaku leleh ini di ribuan titik dalam model makro akan membuat analisis menjadi tidak stabil dan sulit konvergen.

Model makro didesain untuk menjadi mayoritas linear-elastis agar analisisnya cepat. Memasukkan ribuan ‘titik panas’ non-linear akan merusak asumsi dasar dan efisiensi model makro itu sendiri.

3. Beda Tujuan dan Beda Output

Seperti analogi peta tadi, kita tidak menggunakan peta kota untuk mencari tahu di mana letak retakan di trotoar. Kita juga tidak menggunakan gambar detail trotoar untuk merencanakan rute perjalanan antar kota. Keduanya adalah alat yang berbeda untuk tujuan yang berbeda.

• Tujuan Model Makro: Menentukan distribusi gaya dan simpangan global. Outputnya adalah diagram momen, geser, aksial, dan defleksi.
• Tujuan Desain Sambungan (Mikro): Memastikan kapasitas sambungan lebih besar dari gaya yang didapat dari model makro. Outputnya adalah jumlah baut, ukuran las, dan tebal pelat.

Memaksakan keduanya dalam satu model adalah seperti mencoba menggabungkan mikroskop dan teleskop menjadi satu alat. Itu tidak efisien dan hasil yang didapat tidak akan optimal untuk kedua tujuan tersebut.

4. Peran Standar Desain dan Perhitungan Terpisah

Dunia rekayasa sudah memiliki solusi yang elegan dan teruji untuk masalah ini: standar desain. Badan-badan seperti AISC (American Institute of Steel Construction) atau SNI di Indonesia telah melakukan riset dan pengujian ekstensif selama puluhan tahun untuk mengembangkan formula dan prosedur desain sambungan yang aman dan andal.

Proses kerja seorang insinyur struktur yang benar adalah sebagai berikut:

1. Membuat model makro untuk mendapatkan gaya-gaya desain (M, V, P).
2. Mengambil gaya-gaya tersebut dari output software.
3. Mendesain sambungan secara terpisah menggunakan perhitungan tangan, spreadsheet, atau software khusus desain sambungan (seperti IDEA StatiCa) yang berpedoman pada standar yang berlaku.
4. Memeriksa semua kemungkinan mode kegagalan pada sambungan (baut putus, pelat leleh, las retak, dll.) sesuai formula di standar.

Metode ini memisahkan masalah global dan lokal, membuatnya jauh lebih mudah dikelola, diverifikasi, dan dipertanggungjawabkan. Inilah esensi dari jasa desain struktur bangunan yang profesional; bukan hanya tentang menjalankan software, tetapi memahami filosofi di baliknya.

Menjembatani Teori dan Praktik: Peran Konsultan Profesional

Memahami kapan harus menggunakan ‘teleskop’ (model makro) dan kapan harus mengeluarkan ‘mikroskop’ (analisis sambungan detail) adalah inti dari keahlian seorang konsultan struktur. Ini adalah pemahaman yang dibangun dari pengalaman dan pengetahuan mendalam, bukan sekadar kemampuan mengoperasikan software.

Di Tricipta Karya Konsultama, kami percaya bahwa rekayasa struktur adalah perpaduan antara seni dan sains. Kami menggunakan perangkat lunak pemodelan makro canggih untuk mendapatkan gambaran besar yang akurat, namun kami tidak pernah melupakan bahwa kekuatan sebenarnya terletak pada detail-detail kecil yang diperhitungkan dengan cermat.

Pendekatan ini sangat krusial dalam berbagai jenis proyek. Dalam proyek bangunan baru, terutama yang menggunakan baja, keandalan sambungan adalah segalanya. Sebuah jasa konstruksi baja yang baik sangat bergantung pada gambar kerja sambungan yang detail dan akurat dari konsultan. Bahkan dalam proyek yang kelihataya lebih sederhana seperti jasa renovasi rumah, seringkali kami harus mengevaluasi atau merancang sambungan baru antara struktur lama dan baru, sebuah tugas yang membutuhkan kejelian tingkat tinggi.

Pada akhirnya, semua analisis teknis ini bermuara pada satu tujuan: menciptakan desain yang aman, efisien, dan dapat dibangun. Inilah yang membedakan sebuah jasa desain bangunan yang komprehensif dari sekadar gambar arsitektur. Kami memastikan bahwa visi arsitek dapat berdiri kokoh dan aman selama puluhan tahun, karena kami tahu persis di mana harus fokus: pada kekuatan titik-titik terkecilnya.

Kesimpulan

Jadi, mengapa sambungan struktur tidak bisa dimodelkan secara makro? Jawabaya bukanlah karena tidak penting, melainkan justru karena terlalu penting dan terlalu kompleks untuk disederhanakan dalam model global.

Pemodelan makro memberikan kita ‘peta gaya’, menunjukkan beban apa yang harus ditanggung oleh setiap bagian struktur. Sementara itu, desain sambungan (yang seringkali dilakukan dengan perhitungan terpisah atau analisis mikro) adalah proses merancang komponen spesifik yang mampu menanggung beban tersebut dengan aman. Memisahkan kedua proses ini memungkinkan para insinyur untuk bekerja secara efisien tanpa mengorbankan keamanan.

Ini adalah sebuah filosofi kerja yang telah terbukti selama puluhan tahun. Kegagalan seperti Hyatt Regency mengajarkan kita bahwa meremehkan detail sambungan bisa berakibat fatal. Sebaliknya, memahaminya secara mendalam dan memberinya perhatian yang layak adalah tanda dari rekayasa struktur yang bertanggung jawab dan profesional. Sebuah bangunan yang kokoh tidak hanya dibangun dari balok dan kolom yang besar, tetapi dari ribuan sambungan kecil yang dirancang dengan sempurna.
