Menentukan Water–Cement Ratio (w/c) yang Tepat: Panduan Praktis Tanpa Rumit

Konsep Dasar, Fungsi, dan Dampaknya terhadap Mutu Beton

Dalam pekerjaan beton, ada satu parameter kecil yang sering dianggap sepele, tetapi dampaknya sangat besar terhadap kekuatan, durabilitas, dan umur struktur, yaitu water–cement ratio (w/c). Banyak kegagalan mutu beton di lapangan—mulai dari beton keropos, retak dini, hingga kuat tekan tidak tercapai—berakar dari kesalahan menentukan atau mengontrol w/c.

Ironisnya, w/c sering “diatur” secara instan di lapangan hanya dengan menambahkan air agar beton lebih encer dan mudah dikerjakan. Padahal, setiap liter air tambahan yang tidak terkontrol secara langsung menurunkan kualitas beton.

Bagian pertama artikel ini akan membahas apa itu w/c, mengapa ia sangat krusial, bagaimana pengaruhnya terhadap sifat beton, serta kesalahan umum yang sering terjadi. Dengan memahami fondasi ini, penentuan w/c pada bagian berikutnya akan terasa jauh lebih logis dan tidak rumit.

1. Apa Itu Water–Cement Ratio (w/c)?

Water–cement ratio (w/c) adalah perbandingan berat air terhadap berat semen dalam campuran beton.

Secara matematis:

w/c = berat air (kg) ÷ berat semen (kg)

Contoh sederhana:

• Air = 180 kg

• Semen = 360 kg

Maka:

w/c = 180 ÷ 360 = 0,50

Artinya, setiap 1 kg semen dicampur dengan 0,5 kg air.

Penting dipahami sejak awal:

• w/c tidak dihitung berdasarkan volume

• w/c tidak sama dengan slump

• w/c bukan sekadar soal keenceran beton

w/c adalah parameter kimia–mekanis yang menentukan seberapa optimal reaksi semen dengan air.

2. Peran Air dalam Beton: Bukan Sekadar Membuat Encer

Banyak kesalahpahaman menganggap air hanya berfungsi untuk membuat beton mudah dikerjakan. Padahal, air memiliki dua peran utama dalam beton:

a. Air untuk Reaksi Hidrasi

Semen bereaksi dengan air melalui proses hidrasi untuk membentuk:

• Calcium Silicate Hydrate (C-S-H)

• Calcium Hydroxide

Produk hidrasi inilah yang memberikan kekuatan pada beton.

b. Air untuk Workability

Sebagian air digunakan agar beton:

• Mudah dicampur

• Mudah dituang

• Mudah dipadatkan

Masalahnya, air yang dibutuhkan untuk hidrasi hanya sekitar w/c ≈ 0,22–0,25. Air di atas nilai ini tidak menambah kekuatan, justru berpotensi menurunkannya.

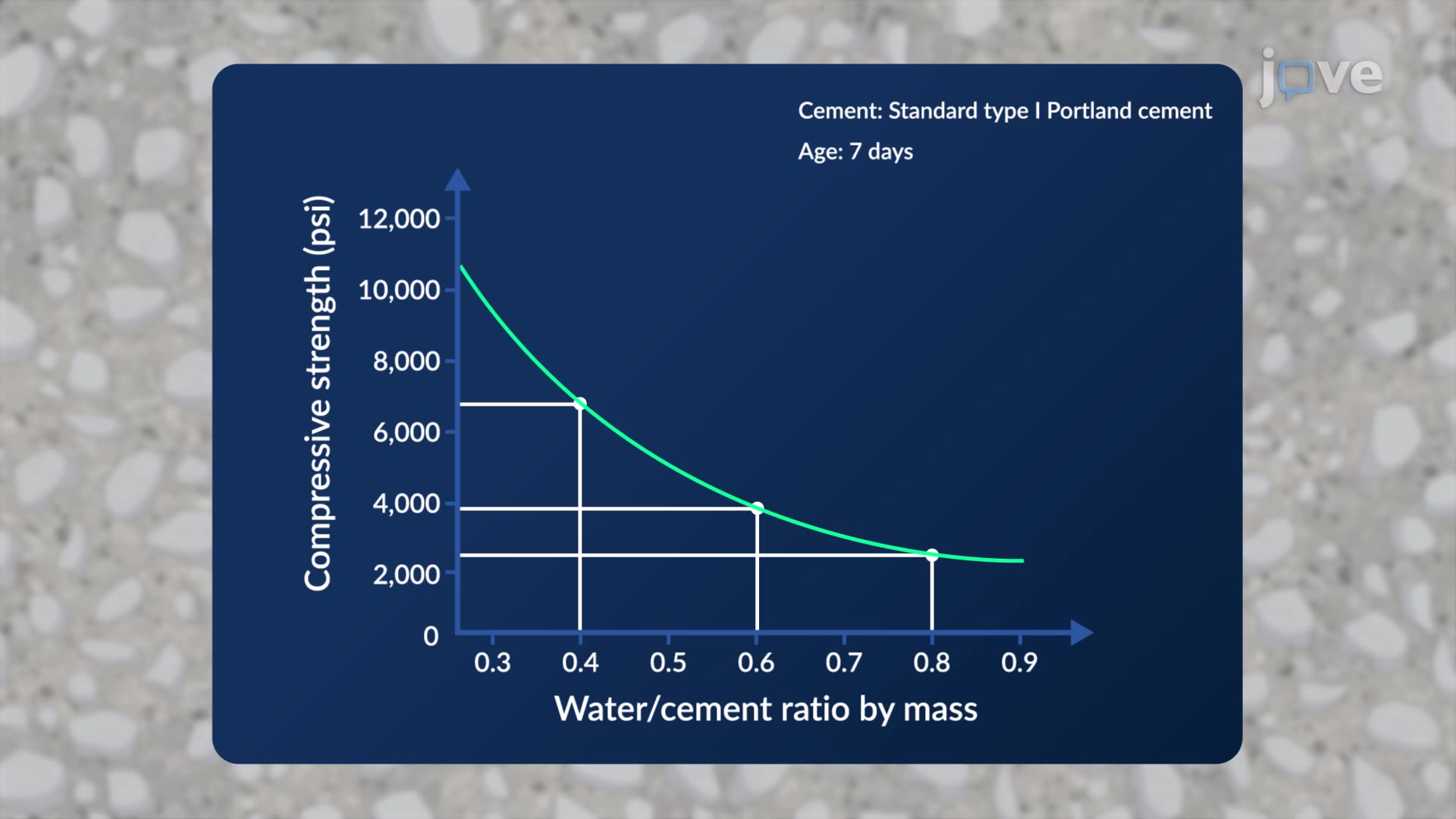

3. Hubungan Langsung w/c dengan Kuat Tekan Beton

Secara umum, hubungan antara w/c dan kuat tekan beton bersifat berbanding terbalik:

• w/c kecil → beton lebih kuat

• w/c besar → beton lebih lemah

Mengapa demikian?

a. Porositas Beton

Air berlebih akan:

• Menguap setelah beton mengeras

• Meninggalkan rongga mikro (pori)

Semakin besar w/c:

• Semakin banyak pori

• Beton semakin rapuh

• Kuat tekan menurun

b. Struktur Mikro Beton

Beton dengan w/c rendah memiliki:

• Struktur lebih padat

• Ikatan C-S-H lebih rapat

• Jalur penetrasi air dan zat agresif lebih sedikit

Inilah alasan mengapa beton mutu tinggi selalu menggunakan w/c rendah.

4. Dampak w/c terhadap Sifat Beton Lainnya

w/c tidak hanya memengaruhi kuat tekan, tetapi juga berbagai sifat penting lain.

4.1. Durabilitas Beton

Beton dengan w/c tinggi lebih rentan terhadap:

• Penetrasi air

• Serangan sulfat

• Karbonasi

• Korosi tulangan

Sebaliknya, w/c rendah meningkatkan ketahanan beton terhadap lingkungan agresif.

4.2. Retak Susut dan Retak Dini

Air berlebih meningkatkan:

• Susut plastis

• Susut kering

Akibatnya:

• Beton mudah retak dini

• Retak rambut muncul di permukaan

• Umur layanan struktur berkurang

4.3. Bleeding dan Segregasi

w/c yang terlalu tinggi menyebabkan:

• Bleeding (air naik ke permukaan)

• Segregasi agregat

Kondisi ini menghasilkan beton tidak homogen dan menurunkan kualitas struktural.

5. Miskonsepsi Umum tentang w/c di Lapangan

“Kalau slump kurang, tambah air saja”

Ini adalah kesalahan paling sering terjadi. Menambah air:

• Memang menaikkan slump

• Tapi merusak rasio w/c

• Menurunkan mutu beton secara permanen

Solusi yang benar bukan menambah air, melainkan:

• Menggunakan admixture (superplasticizer)

• Memperbaiki gradasi agregat

“w/c tidak terlalu penting, yang penting mutu beton tercapai”

Mutu beton (fc’) sangat dipengaruhi oleh w/c. Bahkan dalam desain mix, w/c adalah parameter utama yang mengontrol mutu.

“Selama beton keras, berarti aman”

Beton keras belum tentu kuat. Beton dengan w/c tinggi:

• Bisa keras di permukaan

• Tapi rapuh di dalam

• Mudah rusak dalam jangka panjang

6. w/c vs Slump: Dua Hal yang Berbeda

Ini poin penting yang sering disalahpahami.

• w/c → menentukan kekuatan & durabilitas

• Slump → menentukan kemudahan pengerjaan

Dua beton dengan slump sama belum tentu memiliki w/c yang sama.

Contoh:

• Beton A: w/c rendah + superplasticizer

• Beton B: w/c tinggi tanpa admixture

Keduanya bisa memiliki slump sama, tetapi mutu beton A jauh lebih baik.

7. Kisaran Umum w/c pada Praktik Beton Bertulang

Sebagai gambaran awal (bukan patokan mutlak):

• Beton struktural umum: w/c 0,45 – 0,55

• Beton mutu menengah–tinggi: w/c 0,35 – 0,45

• Beton mutu tinggi: w/c < 0,35

• Beton non-struktural: bisa > 0,55 (dengan risiko)

Angka ini harus selalu dikaitkan dengan:

• Mutu rencana

• Lingkungan struktur

• Metode pelaksanaan

8. Mengapa Penentuan w/c Tidak Bisa Asal-Asalan?

Karena w/c memengaruhi hampir seluruh aspek kinerja beton:

• Kekuatan

• Ketahanan

• Umur struktur

• Biaya perawatan jangka panjang

Kesalahan kecil pada w/c di awal pengecoran tidak bisa diperbaiki setelah beton mengeras. Tidak ada “obat” untuk beton dengan w/c yang salah.

Pada bagian ini, kita telah membahas:

• Definisi water–cement ratio (w/c)

• Peran air dalam beton

• Hubungan w/c dengan kuat tekan

• Dampaknya terhadap durabilitas dan retak

• Kesalahan umum di lapangan

• Perbedaan w/c dan slump

Pemahaman ini adalah fondasi wajib sebelum masuk ke pembahasan yang lebih praktis.

Penentuan w/c Secara Teknis Berdasarkan Mutu, Durabilitas, dan Kondisi Lapangan

Setelah memahami konsep dasar dan dampak water–cement ratio (w/c) pada Bagian 1, kini kita masuk ke tahap yang paling krusial: bagaimana menentukan nilai w/c yang tepat secara teknis.

Dalam praktik profesional, w/c bukan angka tebakan, bukan pula hasil kompromi di lapangan, melainkan parameter desain yang ditentukan melalui pendekatan struktural, material, dan lingkungan. Bagian ini akan mengupas metode teknis penentuan w/c yang lazim digunakan oleh engineer struktur dan praktisi beton.

1. Prinsip Dasar Penentuan w/c dalam Desain Beton

Secara teknis, w/c ditentukan oleh dua batas utama:

1. Batas atas (maximum w/c) → dikontrol oleh durabilitas

2. Batas bawah (minimum w/c) → dikontrol oleh kebutuhan kuat tekan

Nilai w/c yang dipilih harus memenuhi kedua batas ini secara simultan.

w/c desain = nilai terkecil yang masih memenuhi kuat tekan dan durabilitas

2. Menentukan w/c Berdasarkan Mutu Beton (fc’)

2.1. Hubungan Empiris w/c – Kuat Tekan

Hubungan antara w/c dan kuat tekan beton telah lama dirumuskan secara empiris, salah satunya melalui Hukum Abrams, yang menyatakan bahwa:

Kuat tekan beton berbanding terbalik dengan w/c, untuk kondisi material dan curing yang sama.

Secara praktis, tabel empiris atau grafik dari standar digunakan untuk menentukan perkiraan w/c maksimum agar kuat tekan rencana tercapai.

Contoh kisaran umum (indikatif):

⚠️ Catatan teknis:
Nilai ini bukan angka final, karena masih harus dicek terhadap durabilitas dan kondisi eksposur.

2.2. Faktor Variasi Kuat Tekan (Standard Deviation)

Dalam desain beton, engineer tidak mendesain tepat di fc’, tetapi di kuat tekan rata-rata (fcr) untuk mengantisipasi variasi produksi.

Secara umum:

fcr = fc’ + margin statistik

Margin ini dipengaruhi oleh:

• Kontrol mutu batching plant

• Variasi material

• Konsistensi produksi

Semakin buruk kontrol mutu, semakin rendah w/c yang dibutuhkan untuk menjamin fc’ tercapai.

3. Menentukan w/c Berdasarkan Durabilitas (Exposure Condition)

Inilah aspek yang sering diabaikan, padahal secara struktural sangat krusial.

3.1. Konsep Exposure Condition

Durabilitas beton ditentukan oleh lingkungan tempat beton berada, misalnya:

• Lingkungan kering

• Lingkungan lembap

• Lingkungan agresif (air laut, limbah, bahan kimia)

• Lingkungan siklus basah–kering

Semakin agresif lingkungan, semakin rendah w/c yang diizinkan, meskipun kuat tekan masih tercapai dengan w/c lebih besar.

3.2. Pengaruh w/c terhadap Permeabilitas

w/c mengontrol:

• Porositas beton

• Permeabilitas

• Laju penetrasi air dan ion klorida

Beton dengan w/c tinggi:

• Lebih mudah ditembus air

• Mempercepat korosi tulangan

• Mengurangi umur layanan struktur

Karena itu, standar biasanya menetapkan w/c maksimum berdasarkan durabilitas, bukan sekadar mutu.

3.3. Contoh Pendekatan Durabilitas

Sebagai ilustrasi teknis (tanpa menyebut standar spesifik):

• Beton interior kering → w/c ≤ 0,55

• Beton eksterior → w/c ≤ 0,50

• Beton lingkungan lembap → w/c ≤ 0,45

• Beton lingkungan agresif → w/c ≤ 0,40

Jika dari sisi kuat tekan w/c 0,50 sudah cukup, tetapi durabilitas mensyaratkan w/c ≤ 0,45, maka yang dipakai adalah 0,45.

4. Interaksi w/c dengan Workability dan Metode Pengerjaan

4.1. w/c Rendah ≠ Beton Tidak Bisa Dikerjakan

Kesalahan umum di lapangan adalah menganggap:

“Kalau w/c diturunkan, beton pasti susah dikerjakan.”

Secara teknis, workability tidak hanya dikontrol oleh air, tetapi oleh:

• Gradasi agregat

• Kandungan fines

• Admixture kimia

Dengan superplasticizer, beton dengan w/c rendah tetap bisa:

• Mengalir baik

• Mudah dipadatkan

• Menghasilkan mutu tinggi

4.2. Hubungan w/c dengan Metode Pengecoran

Metode pengecoran memengaruhi batas w/c praktis:

• Pengecoran konvensional + vibrator
  → w/c sedang masih bisa diterima

• Tulangan rapat / detail kompleks
  → w/c rendah + admixture lebih disarankan

• Self Compacting Concrete (SCC)
  → w/c relatif rendah, workability dikontrol admixture, bukan air

5. Pengaruh Jenis Semen dan Agregat terhadap w/c

5.1. Jenis Semen

Semen dengan:

• Kehalusan tinggi

• Reaktivitas tinggi

umumnya membutuhkan:

• w/c sedikit lebih rendah untuk kekuatan yang sama

5.2. Gradasi Agregat

Agregat dengan gradasi baik:

• Mengurangi kebutuhan air

• Memungkinkan w/c lebih rendah

Sebaliknya, gradasi buruk memaksa penambahan air untuk mencapai slump, yang berujung pada w/c tidak terkendali.

6. Kesalahan Teknis dalam Penentuan w/c

Beberapa kesalahan serius yang sering terjadi:

1. Menentukan w/c hanya berdasarkan mutu beton

2. Mengabaikan kondisi lingkungan

3. Menyamakan slump dengan w/c

4. Mengoreksi workability dengan air di lapangan

5. Tidak mengontrol kadar air agregat

Kesalahan-kesalahan ini langsung berdampak pada kegagalan mutu beton.

7. Ringkasan Alur Teknis Penentuan w/c

Secara teknis, alurnya adalah:

1. Tentukan mutu beton (fc’)

2. Tentukan fcr berdasarkan kontrol mutu

3. Tentukan w/c dari sisi kuat tekan

4. Tentukan batas w/c dari sisi durabilitas

5. Ambil nilai w/c yang paling ketat

6. Atur workability dengan admixture, bukan air

Pada bagian ini, kita telah membahas:

• Prinsip teknis penentuan w/c

• Hubungan w/c dengan kuat tekan dan durabilitas

• Pengaruh lingkungan dan metode pengerjaan

• Peran material dan admixture

• Kesalahan teknis yang harus dihindari

Dengan pendekatan ini, w/c tidak lagi menjadi angka “raba-raba”, tetapi parameter desain yang rasional dan dapat dipertanggungjawabkan secara teknis.

Penerapan Water–Cement Ratio (w/c) di Lapangan & Kesalahan yang Sering Terjadi

Setelah memahami konsep dasar dan pendekatan teknis penentuan water–cement ratio (w/c), tantangan terbesar justru muncul di lapangan. Banyak kegagalan mutu beton bukan karena desain yang salah, tetapi karena implementasi w/c yang tidak terkendali saat pengecoran.

Di bagian ini, kita akan membahas:

• Penerapan w/c pada berbagai jenis bangunan

• Hubungan w/c dengan metode pengecoran

• Kesalahan lapangan yang sering terjadi

• Peran desain struktur, shop drawing, dan pengawasan

1. Penerapan w/c pada Berbagai Jenis Bangunan

a. Rumah Tinggal

Pada rumah tinggal 1–2 lantai, mutu beton yang umum digunakan adalah K-225 hingga K-250.

• Target w/c: 0,50 – 0,55

• Risiko utama:

  • Air ditambah tukang agar adukan “lebih enak”

  • Pengecoran manual tanpa kontrol slump

Kesalahan umum:

“Betonnya keras, ditambah air dikit biar ngalir.”

Padahal penambahan air langsung menaikkan w/c dan menurunkan kuat tekan.
Jika desain struktur rumah tidak dihitung dengan margin yang cukup, ini bisa menyebabkan:

• Retak balok

• Lendutan pelat

• Kerusakan dini

Karena itu, pada proyek rumah tinggal yang serius, w/c harus sudah dikendalikan sejak tahap jasa desain struktur beton bertulang, bukan hanya saat pengecoran.

b. Gedung Bertingkat (Kantor, Apartemen, RS)

Pada gedung bertingkat:

• Mutu beton: K-300 ke atas

• Target w/c: 0,40 – 0,48

• Biasanya menggunakan:

  • Readymix

  • Pompa beton

  • Admixture (plasticizer/superplasticizer)

Di sini, w/c tidak bisa ditebak di lapangan.
Harus ditentukan sejak:

• Mix design

• Trial mix

• Shop drawing struktur

Kesalahan fatal yang sering terjadi:

• Mengubah slump di lokasi tanpa persetujuan engineer

• Menambah air di truck mixer

Inilah kenapa proyek gedung wajib dikawal oleh jasa kontraktor Jakarta yang paham kontrol mutu, bukan hanya “bisa bangun”.

c. Gudang & Bangunan Industri

Gudang dan workshop sering menggunakan:

• Pelat lantai luas

• Beban forklift

• Beban rak berat

Mutu beton umum:

• K-300 – K-350

• w/c ideal: 0,40 – 0,45

Masalah khas:

• Debu berlebihan

• Permukaan cepat aus

• Retak rambut memanjang

Sebagian besar masalah ini akar utamanya w/c terlalu tinggi, bukan karena mutu semen atau besi.

Pada proyek gudang, w/c harus selaras dengan:

• Desain struktur

• Metode finishing (trowel, floor hardener)

• Jadwal curing

Hal ini biasanya dihitung detail saat penyusunan RAB dan metode kerja oleh jasa konstruksi bangunan baja maupun struktur beton yang terintegrasi.

2. Hubungan w/c dengan Metode Pengecoran

a. Cor Manual

• Sangat rentan penambahan air

• Variasi mutu tinggi

• Sulit dikontrol slump

Solusi:

• Tentukan w/c sejak awal

• Batasi volume air per adukan

• Gunakan ember ukur (bukan feeling)

b. Readymix

Keunggulan:

• w/c terkontrol dari batching plant

• Konsistensi lebih baik

Catatan penting:

• Jangan mengubah slump tanpa engineer

• Jika perlu workability tambahan → tambah admixture, bukan air

c. Beton SCC

Pada beton SCC:

• w/c bisa rendah (0,30 – 0,38)

• Workability tinggi karena admixture

Namun:

• Sangat sensitif kesalahan mix design

• Tidak bisa “diselamatkan” di lapangan

Beton SCC hanya aman jika:

• Desain struktur matang

• Trial mix dilakukan

• Pengawasan ketat

3. Kesalahan Lapangan Terkait w/c yang Paling Sering Terjadi

Menambah air agar beton “lebih encer”

Efek:

• Kuat tekan turun drastis

• Beton keropos

• Retak dini

Tidak menghitung air dari agregat basah

Pasir dan kerikil mengandung air.
Jika tidak dihitung:

• w/c aktual bisa naik 0,05–0,10 tanpa disadari

Mengabaikan curing

Beton dengan w/c rendah wajib curing serius.
Tanpa curing:

• Beton tidak mencapai kekuatan rencana

• Retak susut meningkat

4. Dampak w/c terhadap Biaya dan RAB

Banyak orang mengira:

“Air kan murah, tambah dikit nggak masalah.”

Faktanya:

• w/c tinggi → mutu turun

• Mutu turun → dimensi harus diperbesar

• Dimensi besar → biaya naik

Dalam jangka panjang, w/c yang tepat justru:

• Menghemat volume beton

• Mengurangi besi

• Mengurangi risiko perbaikan

Itulah kenapa dalam kalkulator estimasi biaya bangun, asumsi mutu beton dan w/c sangat berpengaruh terhadap total anggaran.

5. Peran Desain, Shop Drawing, dan Pengawasan

w/c tidak berdiri sendiri.
Ia harus konsisten dengan:

• Desain struktur

• Shop drawing

• Metode pelaksanaan

Tanpa shop drawing yang jelas:

• Tukang bebas menafsirkan

• Mutu beton sulit dikontrol

Inilah mengapa proyek yang baik selalu terintegrasi antara:

• jasa desain struktur beton bertulang

• Kontraktor pelaksana

• Tim pengawas

6. Kapan w/c Harus Dievaluasi Ulang?

w/c perlu dievaluasi jika:

• Fungsi bangunan berubah

• Beban bertambah

• Terjadi kerusakan struktural

• Bangunan akan direnovasi atau diperkuat

Pada kasus renovasi atau perkuatan, evaluasi ini biasanya menjadi bagian dari jasa renovasi bangunan yang melibatkan analisis struktur eksisting, bukan sekadar bongkar-pasang.

Water–cement ratio (w/c) bukan sekadar angka di mix design, tapi:

• Penentu utama mutu beton

• Penentu umur bangunan

• Penentu efisiensi biaya

Kesalahan kecil pada w/c bisa berujung:

• Retak

• Kerusakan dini

• Biaya perbaikan besar

Sebaliknya, w/c yang direncanakan dan dikontrol dengan benar akan menghasilkan:

• Struktur kuat

• Bangunan awet

• Biaya lebih efisien

📞 WA: 6282218939615
📧 Email: admin@triciptakarya.com
🌐 Website: triciptakarya.com
