Cara Hitung Berat Baja WF & H-Beam: Panduan Akurat Estimasi Biaya Proyek

Pernahkah Anda bertanya-tanya mengapa estimasi anggaran proyek konstruksi seringkali meleset, terutama pada pos material baja? Fakta menariknya, menurut data dari berbagai asosiasi konstruksi, biaya material baja struktural bisa mencapai 15% hingga 25% dari total nilai sebuah proyek bangunan bertingkat. Angka ini bukanlah angka yang kecil. Sebuah kesalahan kecil dalam perhitungan volume dan berat baja bisa berakibat pada pembengkakan biaya puluhan hingga ratusan juta rupiah, atau sebaliknya, kekurangan material yang krusial di tengah jalan.

Kesalahan estimasi ini seringkali bukan karena niat yang buruk, melainkan karena kerumitan dalam menghitung berat material yang tampaknya sederhana: baja Wide Flange (WF) dan H-Beam. Dua profil baja ini adalah tulang punggung dari hampir semua struktur modern, mulai dari gudang, pabrik, gedung perkantoran, hingga kanopi dan struktur atap rumah mewah. Mengetahui cara menghitung beratnya secara akurat bukan lagi sekadar keahlian teknis, melainkan sebuah fondasi utama untuk perencanaan anggaran yang sehat, logistik yang efisien, dan pada akhirnya, kesuksesan sebuah proyek konstruksi.

Dalam panduan komprehensif ini, kita akan mengupas tuntas seluk-beluk perhitungan berat baja WF dan H-Beam. Mulai dari memahami perbedaan mendasar keduanya, metode perhitungan manual dengan rumus, hingga cara praktis menggunakan tabel baja yang menjadi “kitab suci” para kontraktor. Artikel ini dirancang tidak hanya untuk para insinyur sipil, tetapi juga untuk Anda, pemilik proyek, manajer konstruksi, atau bahkan Anda yang sedang berencana melakukan renovasi, agar dapat mengawasi dan memahami salah satu komponen biaya terbesar dalam proyek Anda.

Mengapa Perhitungan Berat Baja Begitu Krusial?

Mungkin terdengar sepele, “Hanya menghitung berat, apa susahnya?” Namun, dalam dunia konstruksi, akurasi adalah segalanya. Berat total baja struktural yang Anda butuhkan akan berdampak langsung pada beberapa aspek vital proyek.

• Akurasi Anggaran Belanja (RAB): Ini adalah alasan paling jelas. Baja dijual per kilogram (kg) atau per batang dengan panjang standar. Dengan mengetahui total berat yang dibutuhkan, Anda bisa mendapatkan angka biaya yang sangat mendekati riil dari supplier. Tanpa perhitungan akurat, Anda hanya menebak-nebak, yang bisa berujung pada anggaran yang membengkak atau proyek yang terhenti karena dana habis sebelum waktunya.
• Perencanaan Logistik dan Pengiriman: Total berat baja akan menentukan jenis transportasi yang dibutuhkan. Apakah cukup dengan truk engkel, atau harus menyewa tronton? Berapa kali rit pengiriman yang diperlukan? Semua ini mempengaruhi biaya logistik. Selain itu, mengetahui berat per batang juga penting untuk menentukan alat angkat (crane) yang sesuai di lokasi proyek. Salah perhitungan bisa menyebabkan keterlambatan dan biaya sewa alat yang tidak perlu.
• Perhitungan Kekuatan Struktural: Meskipun desain struktur sudah dilakukan oleh insinyur, memahami berat baja membantu Anda dalam verifikasi di lapangan. Berat sendiri (self-weight) dari struktur baja adalah salah satu beban mati (dead load) yang harus ditopang oleh fondasi. Perhitungan yang tepat memastikan bahwa apa yang terpasang sesuai dengan apa yang direncanakan.
• Efisiensi dan Pengelolaan Sisa Material (Waste): Dengan perhitungan yang matang, Anda bisa merencanakan pemotongan baja dengan lebih efisien untuk meminimalkan sisa material. Dalam proyek skala besar, pengurangan waste 1-2% saja bisa berarti penghematan biaya yang signifikan.

Menurut opini saya sebagai praktisi di industri ini, mengabaikan akurasi perhitungan berat baja sama seperti berlayar tanpa kompas. Anda mungkin akan sampai ke tujuan, tetapi dengan biaya, waktu, dan risiko yang jauh lebih besar. Ini adalah langkah awal yang membedakan antara proyek yang dikelola secara profesional dan yang hanya berjalan seadanya.

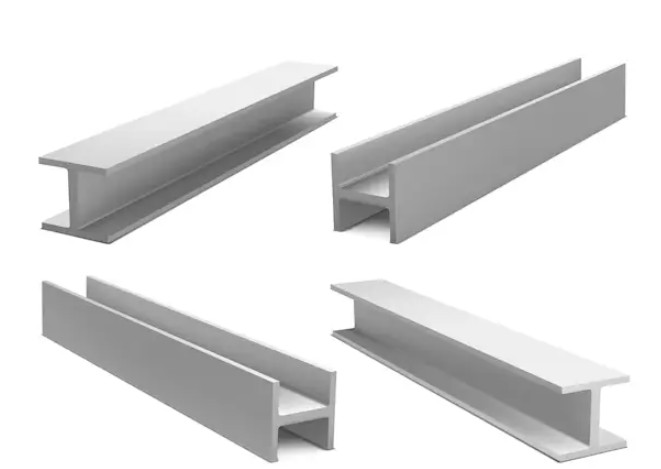

Mengenal Baja WF dan H-Beam: Serupa tapi Tak Sama

Sebelum masuk ke rumus, penting untuk memahami perbedaan antara dua “aktor” utama kita: Wide Flange (WF) dan H-Beam. Sekilas, keduanya tampak identik, namun mereka memiliki perbedaan desain dan kegunaan yang spesifik.

Baja Wide Flange (WF)

Seperti namanya, profil baja ini memiliki bagian sayap (flange) yang lebih lebar. Proses pembuataya adalah dengan metode hot-rolled (canai panas) dari satu bongkahan baja utuh (billet), sehingga tidak ada sambungan las antara bagian badan (web) dan sayapnya. Ini membuatnya sangat kuat dan monolitik.

• Ciri Khas: Ukuran tinggi (h) dan lebar sayap (b) seringkali tidak sama persis. Biasanya, tingginya lebih besar dari lebarnya (misal: WF 300×150).
• Kegunaan Utama: Sangat ideal digunakan sebagai balok (beam) horizontal. Bentuknya dirancang untuk menahan beban lentur secara maksimal. Contoh penggunaaya adalah untuk balok lantai, balok atap, dan struktur lain yang menahan beban dari atas.

Baja H-Beam

Baja H-Beam memiliki ciri khas di mana ukuran tinggi (h) dan lebar sayapnya (b) dibuat sama persis (misal: H-Beam 200×200). Ini memberikan kekuatan yang lebih seimbang pada kedua sumbunya (sumbu X dan Y), membuatnya sangat kokoh untuk menahan beban tekan (gaya aksial).

• Ciri Khas: Dimensi tinggi dan lebar sayapnya sama. Terlihat lebih “kotak” dan kekar dibandingkan WF.
• Kegunaan Utama: Pilihan utama untuk elemen struktur vertikal seperti kolom atau tiang pancang. Karena kekuataya yang seimbang, ia sangat stabil dalam menahan gaya tekan dari atas tanpa mudah bengkok (buckling).

Memahami perbedaan ini penting karena akan menentukan jenis profil baja yang Anda hitung. Meskipun rumus perhitungaya sama, penggunaaya dalam Bill of Quantity (BoQ) akan berbeda.

Metode Perhitungan Berat Baja: Dua Jalan Menuju Akurasi

Ada dua metode utama yang umum digunakan di seluruh dunia untuk menghitung berat baja struktural. Keduanya valid dan akan menghasilkan angka yang sama jika dilakukan dengan benar. Mari kita bedah satu per satu.

1. Cara Hitung Berat Baja dengan Rumus Manual

Metode ini mengandalkan pemahaman fisika dasar, yaitu berat adalah hasil dari volume dikalikan dengan massa jenis. Ini adalah metode yang bagus untuk dipahami agar Anda tahu dari mana angka-angka di tabel berasal.

Rumus dasarnya adalah:

Berat (kg) = Volume (m³) × Massa Jenis Baja (kg/m³)

Massa jenis baja karbon struktural pada umumnya adalah 7.850 kg/m³. Angka ini adalah konstanta yang diakui secara internasional. Jadi, tugas utama kita adalah mencari Volume dari batang baja tersebut.

Volume sendiri dihitung dengan rumus:

Volume (m³) = Luas Penampang (m²) × Panjang Batang (m)

Nah, bagian tersulitnya adalah menghitung Luas Penampang (Area) dari profil WF atau H-Beam yang bentuknya tidak sederhana. Luas penampang ini adalah jumlah dari luas kedua sayap (flange) dan luas badan (web).

Contoh Studi Kasus Perhitungan Manual

Mari kita coba hitung berat per meter dari baja WF 200 x 100 x 5.5 x 8.

Artinya:

• Tinggi (h) = 200 mm
• Lebar sayap (b) = 100 mm
• Tebal badan (tw) = 5.5 mm
• Tebal sayap (tf) = 8 mm

Langkah 1: Hitung Luas Penampang (dalam mm²)

Kita bagi profil menjadi 3 bagian persegi panjang: 2 sayap dan 1 badan.

• Luas 2 Sayap = 2 × (Lebar Sayap × Tebal Sayap) = 2 × (100 mm × 8 mm) = 1.600 mm²
• Luas Badan = (Tinggi Total – 2 × Tebal Sayap) × Tebal Badan = (200 mm – 2 × 8 mm) × 5.5 mm = (200 – 16) × 5.5 = 184 mm × 5.5 mm = 1.012 mm²
• Total Luas Penampang (A) = 1.600 mm² + 1.012 mm² = 2.612 mm²

Catatan: Perhitungan ini belum termasuk radius atau lengkungan kecil di sambungan web dan flange, sehingga ada sedikit toleransi.

Langkah 2: Konversi Satuan Luas Penampang ke m²

Karena massa jenis kita dalam satuan m³, maka luas penampang juga harus dalam m². Ingat bahwa 1 m = 1.000 mm, maka 1 m² = 1.000.000 mm².

• Luas Penampang (A) = 2.612 mm² / 1.000.000 = 0.002612 m²

Langkah 3: Hitung Berat per Meter

Sekarang kita gunakan rumus utama untuk panjang 1 meter.

• Berat per meter (kg/m) = Luas Penampang (m²) × Panjang (1 m) × Massa Jenis (kg/m³)
• Berat per meter = 0.002612 m² × 1 m × 7.850 kg/m³
• Berat per meter ≈ 20.50 kg/m

Langkah 4: Hitung Berat Total

Jika Anda membutuhkan 5 batang baja WF 200 tersebut dengan panjang standar 12 meter, maka total beratnya adalah:

• Total Berat = Berat per meter × Panjang per batang × Jumlah batang
• Total Berat = 20.50 kg/m × 12 m/batang × 5 batang
• Total Berat = 1.230 kg

2. Cara Cepat dan Praktis: Menggunakan Tabel Berat Baja

Metode manual memang bagus untuk pemahaman, tapi dalam praktiknya, hampir semua profesional menggunakan tabel berat baja. Kenapa? Karena jauh lebih cepat, mudah, dan mengurangi risiko salah hitung (human error).

Tabel ini sudah disediakan oleh produsen baja (seperti Gunung Garuda, Krakatau Steel, dll) dan berisi semua informasi teknis dari setiap profil baja, termasuk berat per meter (kg/m) yang sudah dihitung secara presisi oleh pabrik.

Cara Membaca dan Menggunakan Tabel Baja

Mari kita gunakan contoh yang sama: WF 200 x 100 x 5.5 x 8.

Langkah 1: Cari Tabel Baja WF

Anda bisa dengan mudah menemukaya dengan pencarian Google “tabel berat baja wf pdf”. Pastikan Anda menggunakan tabel dari sumber yang terpercaya.

Langkah 2: Temukan Baris Profil yang Sesuai

Cari baris yang memiliki notasi “200 x 100 x 5.5 x 8” pada kolom “Ukuran” atau “Dimensi”.

Langkah 3: Cari Kolom Berat (Weight)

Setelah menemukan barisnya, geser pandangan Anda ke kanan hingga menemukan kolom “Berat” atau “Weight”. Biasanya satuaya adalah “kg/m”.

Untuk profil WF 200×100, Anda akan menemukan angka di tabel sekitar 21.3 kg/m.

Lho, kok sedikit berbeda dengan hasil perhitungan manual kita (20.50 kg/m)? Perbedaan ini wajar terjadi karena perhitungan pabrikan di tabel sudah memasukkan faktor-faktor detail seperti radius kelengkungan antar badan dan sayap, yang tidak kita hitung secara manual. Oleh karena itu, angka dari tabel selalu lebih akurat dan dijadikan acuan standar industri.

Langkah 4: Hitung Berat Total

Dengan angka dari tabel, perhitungaya menjadi super cepat. Untuk 5 batang dengan panjang 12 meter:

• Total Berat = Berat per meter (dari tabel) × Panjang per batang × Jumlah batang
• Total Berat = 21.3 kg/m × 12 m/batang × 5 batang
• Total Berat = 1.278 kg

Lihat, kan? Jauh lebih cepat dan hasilnya lebih dapat diandalkan.

Pentingnya Bantuan Profesional dalam Proyek Anda

Meskipun rumus dan tabel ini terlihat mudah, implementasinya di lapangan membutuhkan lebih dari sekadar kemampuan berhitung. Perencanaan struktur melibatkan pemilihan profil yang tepat, desain sambungan, dan optimasi pemotongan. Kesalahan dalam tahap ini bisa berakibat fatal, baik dari segi biaya maupun keselamatan.

Di sinilah peran konsultan dan kontraktor profesional menjadi tak ternilai. Di Tricipta Karya Konsultama, kami tidak hanya membangun, tetapi juga merencanakan. Tim kami terdiri dari para ahli yang memahami setiap detail, mulai dari perhitungan material hingga eksekusi di lapangan. Untuk proyek-proyek yang melibatkan struktur kompleks, layanan Jasa Konstruksi Baja kami siap memastikan struktur Anda kokoh, efisien, dan sesuai anggaran.

Bagi Anda yang berada di wilayah ibu kota, mencari partner yang tepat adalah kunci. Sebagai salah satu jasa kontraktor Jakarta yang berpengalaman, kami telah menangani berbagai skala proyek dengan rekam jejak yang terbukti. Bahkan untuk kebutuhan yang lebih personal seperti penambahan lantai atau pembuatan kanopi baja di rumah, layanan jasa renovasi rumah kami dapat mengakomodasi kebutuhan Anda dengan standar profesional yang sama.

Merasa pusing dengan angka-angka? Anda bisa mendapatkan gambaran awal biaya proyek Anda dengan mudah. Coba gunakan kalkulator hitung biaya bangun kami yang praktis untuk mendapatkan estimasi kasar sebelum berkonsultasi lebih lanjut.

Kesalahan Umum yang Harus Dihindari Saat Menghitung

Untuk melengkapi panduan ini, berikut adalah beberapa kesalahan umum yang sering terjadi dan harus Anda hindari:

1. Salah Menggunakan Satuan: Kesalahan paling umum adalah mencampuradukkan satuan milimeter (mm), sentimeter (cm), dan meter (m). Pastikan semua satuan Anda konsisten sebelum memulai perhitungan.
2. Mengabaikan Berat Aksesoris: Perhitungan di atas hanya untuk balok dan kolom utama. Jangan lupa memperhitungkan berat komponen tambahan seperti plat sambungan (coection plate), baut (bolts), dan base plate. Komponen ini bisa menambah total berat baja secara signifikan, sekitar 5-10% dari berat total struktur utama.
3. Tidak Memasukkan Faktor Waste: Di lapangan, tidak semua baja bisa terpakai 100%. Akan selalu ada sisa potongan (waste). Sebagai aturan praktis, selalu tambahkan faktor keamanan atau waste sekitar 5% dari total berat yang dihitung saat melakukan pemesanan material.
4. Menggunakan Tabel yang Salah atau Tidak Standar: Pastikan tabel baja yang Anda gunakan adalah tabel standar SNI atau dari produsen terkemuka. Menggunakan tabel abal-abal bisa memberikan data berat yang tidak akurat.

Kesimpulan

Menghitung berat baja WF dan H-Beam adalah keterampilan dasar yang fundamental dalam industri konstruksi. Ini adalah gerbang awal untuk menyusun Rencana Anggaran Biaya (RAB) yang akurat, merancang logistik yang efisien, dan memastikan proyek berjalan lancar tanpa hambatan biaya tak terduga.

Kita telah mempelajari dua metode utama: perhitungan manual yang memberikan pemahaman mendalam tentang prinsipnya, dan penggunaan tabel baja yang menawarkan kecepatan serta akurasi yang lebih tinggi untuk aplikasi praktis. Bagi para profesional, menguasai keduanya adalah sebuah keharusan.

Namun, perlu diingat bahwa perhitungan hanyalah satu bagian dari teka-teki besar. Kesuksesan proyek konstruksi, terutama yang menggunakan baja sebagai struktur utama, sangat bergantung pada perencanaan, desain, dan eksekusi yang cermat. Oleh karena itu, berkolaborasi dengan ahli yang tepat seperti Tricipta Karya Konsultama bukanlah sebuah biaya tambahan, melainkan sebuah investasi untuk memastikan proyek Anda berdiri kokoh, tepat waktu, dan sesuai dengan anggaran yang telah Anda rencanakan.
