Boundary Condition Adalah Kunci: Mengupas Tuntas Tumpuan Sendi, Jepit, dan Rol dalam Struktur

Pernahkah Anda berdiri di sebuah balkon gedung tinggi, menatap pemandangan kota, dan merasa sepenuhnya aman? Atau saat melintasi jembatan megah yang membentang puluhan meter, Anda percaya begitu saja bahwa jembatan itu tidak akan runtuh. Kepercayaan ini bukanlah kebetulan. Di baliknya, ada sebuah konsep fundamental dalam rekayasa sipil yang seringkali tidak terlihat namun menjadi penentu utama stabilitas sebuah bangunan: Boundary Condition atau Kondisi Batas.

Faktanya, laporan dari The Institution of Structural Engineers (IStructE) secara konsisten menunjukkan bahwa sebagian besar kegagalan struktur bukan disebabkan oleh material yang buruk, melainkan oleh kesalahan dalam konsep desain dan analisis. Salah satu kesalahan paling fatal adalah kesalahan dalam mendefinisikan bagaimana sebuah elemen struktur terhubung dengan elemen laiya atau dengan tanah. Inilah inti dari boundary condition. Ini adalah “aturan main” yang memberitahu para insinyur bagaimana sebuah balok, kolom, atau fondasi akan berperilaku ketika dibebani.

Artikel ini akan membawa Anda menyelami dunia analisis struktur yang mungkin terdengar teknis, namun akan kami sajikan dengan analogi sederhana dan penjelasan yang mudah dipahami. Kita akan mengupas tuntas tiga jenis tumpuan utama yang menjadi alfabet dalam bahasa rekayasa struktur: Sendi (Pin), Jepit (Fixed), dan Rol (Roller), serta memahami konsep translasi dan rotasi yang mereka atur. Mari kita mulai.

Apa Sebenarnya Boundary Condition Itu?

Bayangkan Anda sedang merakit sebuah model miniatur dari stik es krim. Cara Anda menyambungkan satu stik dengan stik laiya akan menentukan kekuatan dan kekakuan model Anda. Jika Anda hanya menumpuknya, model itu akan mudah ambruk. Jika Anda menggunakan paku kecil (seperti engsel), model itu bisa bergerak di sambungaya. Jika Anda mengelemnya dengan sangat kuat, sambungan itu akan menjadi kaku.

Dalam skala yang jauh lebih besar dan kompleks, itulah boundary condition. Secara teknis, boundary condition adalah seperangkat batasan atau kendala yang diterapkan pada suatu titik atau permukaan dalam model analisis struktur. Batasan ini mendefinisikan bagaimana struktur tersebut dapat bergerak atau berputar (atau tidak dapat bergerak) pada titik-titik tumpuaya.

Menurut saya, memahami boundary condition adalah seperti belajar tata bahasa sebelum menulis sebuah kalimat. Tanpanya, semua perhitungan canggih menggunakan software seperti SAP2000 atau ETABS tidak akan ada artinya. Sampah masuk, sampah keluar. Asumsi yang salah tentang tumpuan akan menghasilkan analisis yang salah, dan berujung pada desain yang tidak aman atau tidak efisien.

Mengapa Ini Begitu Krusial?

Pentingnya mendefinisikan boundary condition dengan benar tidak bisa dilebih-lebihkan. Berikut adalah beberapa alasan utamanya:

• Menentukan Stabilitas Struktur: Pemilihan tumpuan yang salah bisa membuat struktur menjadi tidak stabil secara matematis dan fisik. Sebuah struktur harus memiliki tumpuan yang cukup untuk menahan semua gaya yang mungkin terjadi tanpa roboh.
• Mempengaruhi Distribusi Gaya Internal: Cara sebuah balok ditumpu (misalnya, dijepit atau disendi) akan secara drastis mengubah bagaimana gaya Momen, Lintang (Geser), dan Aksial terdistribusi di sepanjang balok tersebut. Kesalahan di sini berarti kesalahan dalam menentukan ukuran tulangan beton atau profil baja yang dibutuhkan.
• Dasar untuk Analisis Komputer: Semua perangkat lunak analisis struktur modern mewajibkan pengguna untuk mendefinisikan boundary condition. Software tersebut hanya menghitung berdasarkan input yang kita berikan.
• Efisiensi Desain dan Material: Dengan memahami perilaku struktur melalui boundary condition yang tepat, insinyur dapat merancang elemen yang ukuraya pas, tidak terlalu besar (boros) dan tidak terlalu kecil (berbahaya).

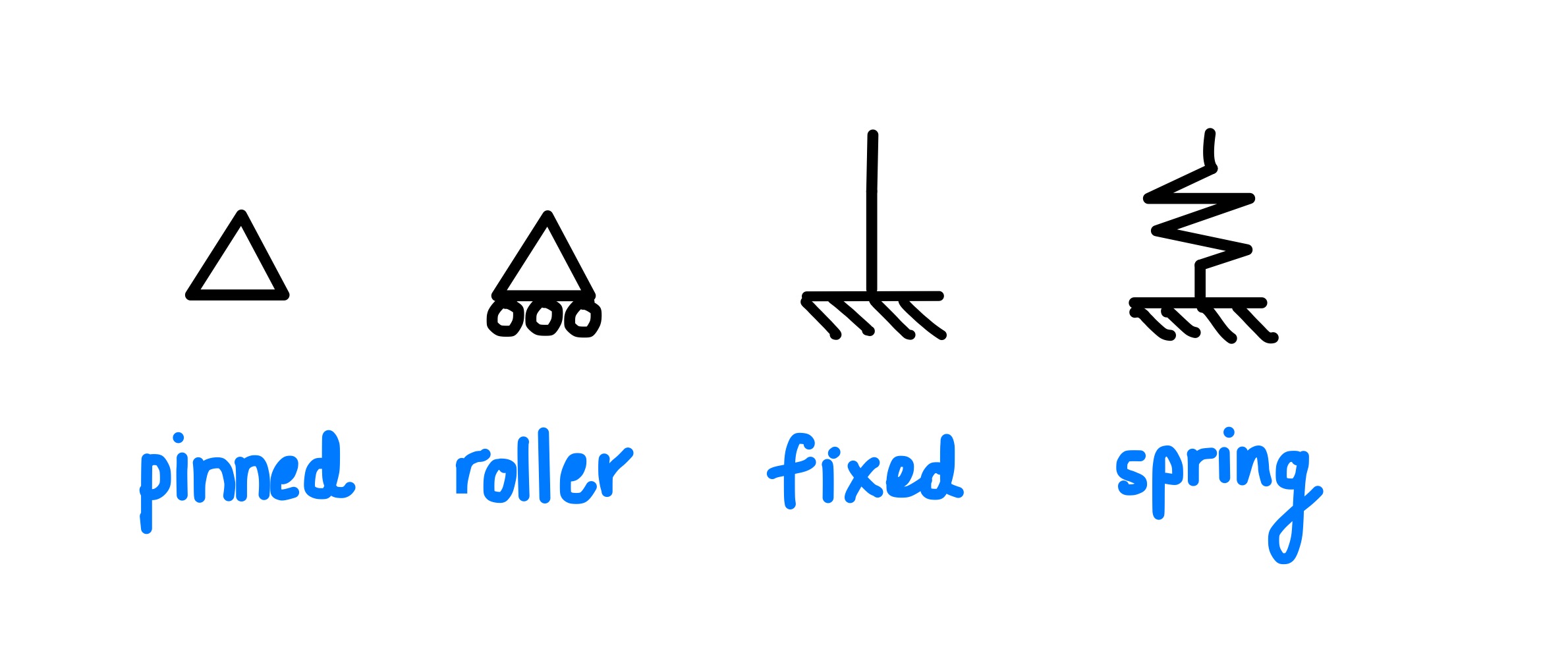

Tiga Tumpuan Utama dalam Analisis Struktur

Dalam dunia rekayasa struktur, kita menyederhanakan koneksi-koneksi kompleks di dunia nyata menjadi model ideal. Ada tiga model tumpuan utama yang menjadi fondasi dari hampir semua analisis.

1. Tumpuan Sendi (Pin Support)

Tumpuan sendi adalah salah satu yang paling umum. Bayangkan sebuah engsel pintu. Engsel menahan pintu agar tidak jatuh ke bawah atau bergeser ke samping, tetapi pintu masih bisa berayun (berotasi) dengan bebas pada engsel tersebut.

Karakteristik Tumpuan Sendi:

• Mampu menahan gaya translasi: Tumpuan ini mencegah pergerakan dalam arah vertikal (atas-bawah) dan horizontal (kiri-kanan).
• Tidak mampu menahan momen (rotasi): Elemen struktur bebas berputar pada titik tumpuan ini. Secara matematis, nilai momen di tumpuan sendi adalah nol.
• Reaksi Perletakan: Karena kemampuaya, tumpuan sendi akan memberikan dua reaksi gaya, yaitu gaya reaksi vertikal (Ry) dan gaya reaksi horizontal (Rx).

Contoh Aplikasi di Dunia Nyata:

• Sambungan pada struktur rangka batang (truss): Rangka atap baja ringan sering dimodelkan dengan sambungan sendi, di mana batang-batang dianggap saling terhubung dengan pin sehingga hanya menerima gaya aksial (tarik atau tekan).
• Dasar kolom pada beberapa jenis fondasi: Di mana kolom hanya diletakkan di atas fondasi dan diangkur dengan baut yang tidak didesain untuk menahan momen lentur yang signifikan.
• Jembatan sederhana: Banyak jembatan balok sederhana menggunakan tumpuan sendi di satu ujung dan rol di ujung laiya.

2. Tumpuan Jepit (Fixed Support)

Sekarang, bayangkan sebuah tiang bendera yang dasarnya ditanam kuat di dalam blok beton. Tiang tersebut tidak bisa bergerak ke samping, tidak bisa tercabut ke atas, dan yang terpenting, tidak bisa miring atau berotasi di dasarnya. Inilah esensi dari tumpuan jepit.

Karakteristik Tumpuan Jepit:

• Mampu menahan gaya translasi: Sama seperti sendi, tumpuan ini mencegah pergerakan vertikal dan horizontal.
• Mampu menahan momen (rotasi): Inilah perbedaan utamanya. Tumpuan jepit sepenuhnya mencegah elemen struktur berotasi di titik tumpuan. Sambungaya bersifat kaku (rigid).
• Reaksi Perletakan: Karena menahan semua jenis gerakan, tumpuan jepit akan memberikan tiga reaksi: gaya reaksi vertikal (Ry), gaya reaksi horizontal (Rx), dan reaksi momen (M).

Contoh Aplikasi di Dunia Nyata:

• Kolom gedung bertingkat: Sambungan antara kolom dan fondasi tiang pancang (bored pile/spun pile) hampir selalu dimodelkan sebagai jepit karena menyatu secara monolit dan sangat kaku.
• Struktur kantilever: Balkon yang menjorok keluar dari bangunan tanpa penyangga di ujungnya adalah contoh klasik struktur yang ditumpu secara jepit pada dinding atau balok utama.
• Sambungan balok-kolom pada portal beton: Dalam sistem rangka pemikul momen, sambungan ini didesain agar kaku untuk mentransfer momen dari balok ke kolom, memberikan kestabilan terhadap gaya lateral seperti gempa atau angin.

3. Tumpuan Rol (Roller Support)

Tumpuan rol bisa dianalogikan seperti meletakkan sebuah balok di atas skateboard. Balok tersebut tidak bisa menembus skateboard dan lantai (gerakan vertikal ditahan), tetapi ia bisa dengan bebas bergerak maju-mundur (gerakan horizontal diizinkan) dan juga bisa berotasi.

Karakteristik Tumpuan Rol:

• Mampu menahan gaya translasi hanya pada satu arah: Umumnya menahan gaya vertikal, tegak lurus dengan permukaan tumpuan.
• Membebaskan translasi pada arah laiya: Memungkinkan pergerakan horizontal (atau sejajar dengan permukaan tumpuan).
• Tidak mampu menahan momen (rotasi): Sama seperti sendi, elemen struktur bebas berputar pada tumpuan rol.
• Reaksi Perletakan: Hanya memberikan satu reaksi gaya, yaitu gaya yang tegak lurus dengan permukaan di mana rol tersebut berada (biasanya Ry).

Contoh Aplikasi di Dunia Nyata:

• Jembatan berbentang panjang: Salah satu ujung jembatan seringkali diletakkan di atas tumpuan rol (bearing pad). Tujuaya adalah untuk mengakomodasi pemuaian atau penyusutan material jembatan akibat perubahan suhu tanpa menimbulkan tegangan internal yang merusak.
• Beberapa jenis struktur atap: Untuk memungkinkan pergerakan kecil akibat beban termal.

Translasi dan Rotasi: Bahasa Gerakan dalam Struktur

Istilah “translasi” dan “rotasi” adalah inti dari boundary condition. Mari kita definisikan secara sederhana:

• Translasi: Gerakan berpindah tempat secara lurus. Ada translasi horizontal (ke kiri-kanan, sumbu X) dan translasi vertikal (ke atas-bawah, sumbu Y).
• Rotasi: Gerakan berputar pada suatu titik.

Kita bisa merangkum perilaku ketiga tumpuan tersebut dalam sebuah tabel sederhana untuk memudahkan pemahaman:

Tabel ini adalah rangkuman paling esensial yang harus dipahami oleh setiap orang yang terlibat dalam desain struktur. Setiap barisnya menentukan bagaimana gaya akan mengalir dan bagaimana struktur akan merespons beban.

Dampak Fatal Akibat Salah Memilih Boundary Condition

Lalu, apa dampaknya jika kita salah? Dampaknya bisa sangat fatal dan mahal. Inilah yang membedakan antara insinyur yang kompeten dan yang ceroboh.

• Kasus 1: Mengasumsikan Jepit padahal Sebenarnya Sendi.
  Seorang desainer mungkin mengasumsikan sambungan balok ke kolom sebagai jepit kaku. Analisis akan menunjukkan adanya momeegatif di tumpuan, yang mengurangi momen positif di tengah bentang, sehingga tulangan di tengah bentang bisa lebih sedikit. Namun, jika pada kenyataaya detail sambungan di lapangan tidak mampu menahan momen (lebih bersifat sendi), maka momen di tengah bentang akan jauh lebih besar dari perhitungan. Hasilnya? Lendutan berlebihan, retak parah, bahkan keruntuhan balok.
• Kasus 2: Mengasumsikan Sendi padahal Sebenarnya Jepit.
  Ini mungkin terlihat lebih aman, tetapi bisa menimbulkan masalah lain. Jika sambungan dimodelkan sebagai sendi, analisis tidak akan memperhitungkan momen di sambungan tersebut. Namun, jika detail konstruksi di lapangan membuatnya menjadi kaku (jepit), momen yang tidak diinginkan akan timbul di sambungan. Gaya ini dapat menyebabkan keretakan pada kolom atau balok di dekat sambungan, area yang mungkin tidak memiliki tulangan yang cukup untuk menahaya.

Kesalahan-kesalahan semacam ini sering terjadi karena kurangnya komunikasi antara tim perencana dan tim pelaksana, atau karena kurangnya pemahaman mendalam tentang perilaku material dan detail konstruksi.

Dari Teori ke Realita: Peran Konsultan Struktur Profesional

Memahami teori boundary condition adalah satu hal, tetapi menerapkaya dengan benar pada kompleksitas proyek nyata adalah tantangan yang sepenuhnya berbeda. Di sinilah peran seorang konsultan struktur profesional menjadi tidak tergantikan. Sebuah bangunan bukan sekadar kumpulan balok dan kolom, melainkan sebuah sistem terintegrasi di mana setiap koneksi harus dipikirkan dengan matang.

Di Tricipta Karya Konsultama, kami tidak hanya menjalankan software analisis. Tim insinyur kami menerjemahkan visi arsitektural dan kondisi lapangan menjadi model matematis yang akurat. Kami memastikan bahwa setiap asumsi boundary condition yang kami buat—apakah itu sambungan pondasi ke kolom, balok ke kolom, atau balok baja ke beton—dapat dipertanggungjawabkan dan dapat dibangun di lapangan.

Untuk memastikan setiap elemen struktur dianalisis dengan asumsi yang tepat, menggunakan jasa desain struktur yang berpengalaman seperti kami adalah investasi krusial untuk keamanan jangka panjang properti Anda. Terutama dalam proyek yang melibatkan material seperti baja, di mana jenis sambungan (baut atau las) secara langsung menentukan apakah koneksi bersifat sendi atau jepit, keahlian dalam jasa konstruksi baja menjadi penentu keberhasilan.

Bahkan dalam skala yang lebih kecil, seperti proyek jasa renovasi, pemahaman ini sangat penting. Membongkar satu dinding penyangga atau menambah lantai baru berarti mengubah “aturan main” atau boundary condition dari struktur yang ada, yang memerlukan analisis ulang menyeluruh agar tidak membahayakan bangunan. Proses ini harus dimulai sejak awal, di mana kolaborasi erat antara arsitek dan insinyur struktur dalam proses jasa desain bangunan memastikan bahwa visi estetika dapat diwujudkan dalam kerangka struktur yang kokoh, aman, dan efisien.

Kesimpulan

Boundary condition, dengan tiga pilar utamanya yaitu tumpuan Sendi, Jepit, dan Rol, bukanlah sekadar konsep teoretis yang membosankan di buku teks rekayasa. Ia adalah fondasi dari seluruh proses analisis dan desain struktur. Ia adalah bahasa yang digunakan para insinyur untuk mendikte bagaimana sebuah bangunan harus berdiri kokoh melawan gravitasi, gempa, dan beban kehidupan sehari-hari.

Memilih tumpuan yang tepat adalah seni yang didasarkan pada ilmu pengetahuan mendalam, pengalaman, dan pemahaman tentang konstruksi nyata. Kesalahan dalam asumsi awal ini dapat berpropagasi menjadi bencana struktural di kemudian hari.

Oleh karena itu, saat Anda merencanakan proyek konstruksi berikutnya, ingatlah bahwa kekuatan sebuah bangunan tidak hanya terletak pada seberapa besar kolomnya atau seberapa tebal lantainya, tetapi pada seberapa cerdas dan akurat koneksi-koneksi tak terlihatnya didefinisikan. Untuk memastikan fondasi pemikiran ini kokoh, percayakan analisis struktur Anda kepada para ahli di Tricipta Karya Konsultama, yang akan memastikan bangunan Anda tidak hanya indah dipandang, tetapi juga aman untuk dihuni selama beberapa generasi.
